Instabilità nelle connessioni – la stabilità come stato limite separato

Questo articolo illustra come la stabilità locale nei dettagli di connessione possa essere valutata sistematicamente utilizzando un flusso di lavoro pratico composto da LBA, MNA, snellezza FE e successiva riduzione.

Perché la stabilità nelle connessioni è uno stato limite separato

Una verifica delle tensioni e una verifica della stabilità non rispondono alla stessa domanda. Una verifica delle tensioni controlla essenzialmente se il materiale si avvicina al suo limite plastico. Una verifica della stabilità, invece, controlla se un elemento o una regione locale perde la propria capacità portante a causa dell'instabilità. Una connessione può quindi apparire plausibile dal punto di vista delle tensioni ed essere comunque localmente critica rispetto alla stabilità.

Interpretazione della EN 1993‑1‑5 per i dettagli di connessione

Le regole della DIN EN 1993‑1‑5 derivano principalmente da pannelli di piastra relativamente grandi con condizioni al contorno ben definite. Le applicazioni tipiche includono pannelli di anima e flangia, strisce di piastra o altri componenti di progettazione di ponti in cui il comportamento strutturale può essere chiaramente classificato come instabilità della piastra.

Tuttavia, una piastra di connessione o piastra di nodo non è sempre esattamente tale caso. Le condizioni al contorno, i percorsi dei carichi e le distribuzioni delle tensioni in una connessione sono spesso più complessi e localmente più influenzati rispetto alle applicazioni classiche della norma.

Pertanto, la logica della EN 1993‑1‑5 non dovrebbe essere applicata ciecamente alle zone di connessione.
Un prerequisito per la sua applicazione è piuttosto:

• che esista un comportamento strutturale veramente simile a quello di una piastra,
• che le tensioni nel piano governino il comportamento,
• e che il corrispondente modo di instabilità sia meccanicamente plausibile come campo di instabilità della piastra.

Se questi prerequisiti non sono soddisfatti, il comportamento strutturale non dovrebbe essere interpretato come puramente simile a quello di una piastra. In pratica, le seguenti aree sono particolarmente suscettibili agli effetti di stabilità locale:

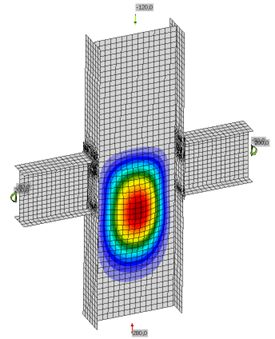

Anima del pilastro sotto compressione locale

Se un'anima di pilastro è caricata in compressione trasversale o locale, il pannello dell'anima può essere soggetto a instabilità anche se il sistema strutturale globale presenta ancora una significativa capacità di riserva.

\[ \textsf{\textit{\footnotesize{Support beam under pressure}}}\]

Pannelli a taglio

I pannelli a taglio possono diventare rilevanti per la stabilità, in particolare quando elevati livelli di tensione coincidono con geometrie di pannello snelle.

\[ \textsf{\textit{\footnotesize{Sliding panel in support}}}\]

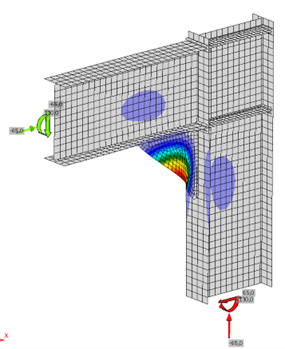

Irrigiditori con bordi liberi

Gli irrigiditori possono apparire robusti ma possono diventare localmente instabili se dominano i bordi liberi o le forme di instabilità simili a quelle di un elemento.

\[ \textsf{\textit{\footnotesize{Triangular stiffness under pressure}}}\]

Campi di compressione a forma di striscia

Con vincoli sfavorevoli, un campo può perdere il suo comportamento simile a quello di una piastra e rispondere più come una striscia o un elemento compresso.

Cosa rappresenta il fattore critico di instabilità α_cr?

Il fattore critico di instabilità α_cr si ottiene dall'Analisi Lineare di Instabilità (LBA). Rappresenta il fattore per cui il carico applicato dovrebbe essere aumentato affinché il sistema elastico idealizzato diventi instabile. α_cr è quindi utile per l'identificazione precoce dei casi critici per la stabilità — ma non costituisce una verifica completa.

Punti chiave:

• LBA utilizza una geometria idealizzata,
• la plasticità del materiale non è considerata,
• le imperfezioni non sono incluse.

Pertanto, α_cr è principalmente un parametro di screening.

Cosa rappresenta α_ult?

Il fattore α_ult si ottiene tramite un'analisi materialmente non lineare (MNA). Rappresenta l'incremento proporzionale del carico fino al raggiungimento dello stato limite plastico definito. In IDEA StatiCa, ciò corrisponde al criterio della deformazione plastica del 5% del modello di materiale.α_ult caratterizza quindi la riserva di carico plastico della connessione.

Con specifico riferimento alla EN 1993‑1‑8, questo aspetto è di particolare importanza: la duttilità è un requisito fondamentale per consentire la ridistribuzione plastica all'interno del nodo e per evitare modalità di rottura fragile. In questo contesto, il diagramma MNA fornisce un'informazione aggiuntiva molto utile. L'asse x rappresenta la deformazione in percentuale, mentre l'asse y mostra il fattore di incremento del carico α_ult.

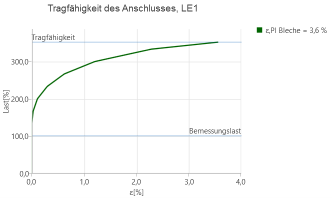

\[ \textsf{\textit{\footnotesize{MNA diagram showing ductile behavior}}}\]

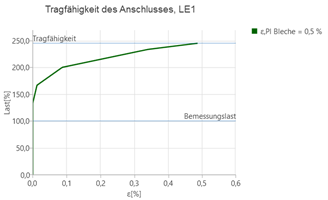

\[ \textsf{\textit{\footnotesize{MNA diagram showing brittle behavior}}}\]

Ciò consente una chiara valutazione di se le riserve plastiche nelle piastre vengano effettivamente mobilitate:

• Se le deformazioni plastiche raggiungono l'ordine di circa il 5%, ciò è più indicativo di un comportamento duttile.
• Se la curva di resistenza decade precocemente e nelle piastre si verificano solo piccole deformazioni plastiche, ciò tende a indicare un comportamento fragile.

Tuttavia, rimane importante quanto segue:

L'analisi MNA da sola non costituisce una verifica di stabilità.

Un'analisi MNA pura non include le imperfezioni geometriche e, di per sé, non risponde alla domanda se un dettaglio sia critico rispetto alla stabilità. Per questo motivo, α_ult non viene utilizzato isolatamente nella procedura qui descritta, ma sempre in combinazione con α_cr.

Flusso di lavoro consigliato in IDEA StatiCa

La seguente procedura è raccomandata per la valutazione pratica della stabilità locale durante l'installazione.

Passo 1 – Eseguire LBA

Determinare α_cr e il corrispondente modo proprio. Esaminare non solo il valore numerico ma anche la plausibilità fisica:

• Il modo proprio è meccanicamente significativo?
• Quale regione diventa instabile?
• Il comportamento è simile a quello di una piastra o piuttosto a quello di una striscia/elemento compresso?

Passo 2 – Eseguire MNA

Determinare α_ult e identificare la riserva plastica disponibile. Valutare la curva di capacità di carico per verificare se la plasticità viene mobilizzata o se il sistema cede prima.

Passo 3 – Determinare la snellezza basata su FE

Calcolare la snellezza:

\(\lambda = \sqrt{\alpha_{\text{ult}} / \alpha_{\text{cr}}}\)

Questo mette in relazione la tendenza all'instabilità elastica con la riserva plastica.

Passo 4 – Scegliere l'approccio di riduzione appropriato

A seconda del comportamento:

• Simile a piastra: riduzione tramite ρ secondo EN 1993‑1‑5
• Simile a elemento compresso: riduzione tramite χ secondo EN 1993‑1‑1

Passo 5 – Eseguire la verifica

Solo dopo la riduzione la riserva plastica viene convertita in una capacità corretta per la stabilità.

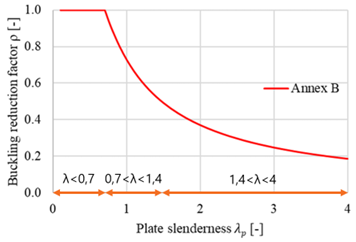

Riduzione secondo EN 1993‑1‑5: Compatto, Intermedio, Snello

Per il comportamento simile a piastra, la riduzione di stabilità utilizza ρ dall'Allegato B della EN 1993‑1‑5. La curva può essere interpretata in tre regioni:

1. Campo compatto
\(\lambda_p \le 0{,}7\)

In questo campo si applica:
\(\rho = 1\)

Non è richiesta alcuna riduzione. Gli effetti di stabilità generalmente non sono determinanti e la resistenza plastica può essere completamente mobilizzata.

2. Campo di transizione
\(0{,}7 < \lambda_p < 1{,}4\)

In questo campo si applica:
\(0{,}5 \lesssim \rho < 1\)

Qui inizia la riduzione dovuta agli effetti di stabilità. L'elemento non è più compatto ma non ancora altamente snello. Molti casi pratici rientrano in questo campo.

3. Campo altamente snello
\(1{,}4 < \lambda_p < 4\)

In questo campo si applica:
\(0{,}5 \lesssim \rho \lesssim 0{,}2\)

In questo campo, la riduzione dovuta agli effetti di stabilità è già significativa. La riserva plastica è considerevolmente ridotta e l'instabilità governa il comportamento strutturale.

Questa classificazione in tre parti costituisce una definizione operativa pratica. L'Allegato B della EN 1993‑1‑5 fornisce la funzione di riduzione ma non definisce esplicitamente queste tre categorie.Tuttavia, per la valutazione ingegneristica, questa suddivisione è molto utile.

Comportamento simile a piastra

Un pannello può essere considerato simile a piastra se

• il comportamento strutturale è governato dall'azione di piastra nel piano,
• le condizioni al contorno possono essere descritte in modo plausibile, e
• il modo di instabilità corrisponde a un campo di instabilità classico di tipo piastra.

In tali casi, la riduzione tramite ρ secondo EN 1993‑1‑5 è appropriata.

Comportamento simile a elemento compresso

Un pannello dovrebbe essere trattato come simile a elemento compresso se

• il modo di instabilità appare a forma di striscia,
• i bordi liberi dominano,
• il comportamento non è più puramente di tipo piastra, o
• si sviluppa uno schema di deformazione fuori piano simile a quello di un elemento.

In tali casi, una riduzione tramite χ secondo EN 1993‑1‑1 è spesso la scelta più adatta.

La distinzione tra comportamento simile a piastra e simile a elemento compresso non è tuttavia sempre netta nella pratica. La DIN EN 1993‑1‑5 fornisce anche un'equazione di interazione per tali casi limite. Per i dettagli di connessione, questo approccio è generalmente troppo elaborato, specialmente quando i modi propri, le condizioni al contorno e i meccanismi strutturali locali non possono più essere idealizzati in modo affidabile. Nel metodo qui presentato, si adotta una procedura deliberatamente semplice e conservativa:

• Se è presente un campo di instabilità chiaramente simile a piastra, la riduzione viene eseguita con ρ secondo EN 1993‑1‑5.
• Non appena diventa rilevante un comportamento simile a elemento compresso o un campo di instabilità con solo due bordi vincolati, si raccomanda in modo conservativo una riduzione con χ secondo EN 1993‑1‑1 utilizzando la curva di instabilità b.

Questa non è la soluzione matematicamente più raffinata in ogni singolo caso, ma è robusta e trasparente per la valutazione pratica della stabilità locale nelle connessioni.

Derivazione conservativa delle soglie di screening

I valori di screening non sono destinati a sostituire la verifica effettiva. Servono semplicemente a determinare se un campo di instabilità locale è probabilmente non critico o se diventa necessaria una valutazione più dettagliata.
La derivazione procede tramite il limite di verifica:

\(\rho \cdot \alpha_{\text{ult}} / \gamma_{M1} \ge 1\)

quindi:

\(\alpha_{\text{ult,min}} = \gamma_{M1} / \rho\)

e poi:

\(\alpha_{\text{cr}} = \alpha_{\text{ult}} / \lambda^{2}\)

Per l'approccio conservativo dell'Allegato B della EN 1993‑1‑5, a

\(\lambda = 0.7\)

si ha ancora:

\(\rho = 1\)

Quindi:

\(\alpha_{\text{ult,min}} = 1.1 / 1 = 1.1\)

\(\alpha_{\text{cr}} = 1.1 / 0.49 = 2.245\)

Pertanto:

\(\alpha_{\text{cr,min}} \approx 2.25\)

Per il comportamento simile a elemento compresso con riduzione tramite χ secondo EN 1993‑1‑1, curva di instabilità b:

\(\alpha = 0.34\)

a

\(\bar{\lambda} = 0.7\)

si ottiene:

\(\varphi = \tfrac{1}{2} \left[ 1 + \alpha (\bar{\lambda} - 0.2) + \bar{\lambda}^{2} \right]\)

\(\varphi = \tfrac{1}{2} \left[ 1 + 0.34(0.5) + 0.49 \right] = 0.83\)

\(\chi = \frac{1}{\varphi + \sqrt{\varphi^{2} - \bar{\lambda}^{2}}}\)

\(\chi \approx 0.784\)

Quindi:

\(\alpha_{\text{ult,min}} = 1.1 / 0.784 = 1.403\)

\(\alpha_{\text{cr}} = 1.403 / 0.49 = 2.864\)

Pertanto:

\(\alpha_{\text{cr,min}} \approx 2.86\)

Per la valutazione preliminare pratica, questo è ancora piuttosto stringente. È quindi utile lavorare con valori di screening conservativi aggiuntivi raccomandati.

Soglie di screening

* Solo per illustrazione approssimativa.Non valori normativi, non un criterio di superamento/fallimento e non un sostituto della verifica effettiva.

È importante quanto segue:

• la seconda colonna descrive la soglia minima derivata,
• la terza colonna descrive il valore di screening conservativo raccomandato.

Ciò distingue tra il limite inferiore computazionale e una valutazione preliminare robusta.

Esempio: Verifica di un pannello a taglio in un pilastro – Comportamento simile a piastra

In questo esempio, si considera un campo di instabilità locale che può essere classificato meccanicamente come simile a piastra.

\[ \textsf{\textit{\footnotesize{Shear panel in a column}}}\]

L'LBA fornisce:

\(\alpha_{\text{cr}} = 1.99\)

Pertanto, la soglia di screening selezionata non viene raggiunta. È quindi necessaria una verifica più dettagliata.
Il successivo MNA fornisce:

\(\alpha_{\text{ult}} = 1.07\)

Da ciò si ottiene la snellezza FE:

\(\lambda_p = \sqrt{\alpha_{\text{ult}} / \alpha_{\text{cr}}} = \sqrt{1.07 / 1.99} \approx 0.73\)

Il pannello si trova quindi solo leggermente al di fuori del campo compatto. Poiché il comportamento è classificato come simile a piastra, la riduzione viene eseguita tramite ρ secondo EN 1993‑1‑5.
Per l'approccio conservativo, vengono utilizzati i seguenti parametri:

\(\lambda_{p0} = 0.70,\ \alpha_p = 0.34\)

Prima,

\(\varphi = \tfrac{1}{2} \left[ 1 + \alpha_p (\lambda_p - \lambda_{p0}) + \lambda_p^{2} \right]\)

viene calcolato:

\(\varphi = \tfrac{1}{2} \left[ 1 + 0.34(0.73 - 0.70) + 0.73^{2} \right] = 0.7716\)

Da ciò segue il fattore di riduzione:

\(\rho = \frac{\varphi - \sqrt{\varphi^{2} - \lambda_p^{2}}}{\lambda_p^{2}} \approx 0.98\)

La riduzione è quindi molto piccola. Ciò corrisponde alla classificazione che il pannello si trova solo leggermente al di fuori del campo compatto.

La verifica viene eseguita utilizzando la resistenza plastica ridotta:

\(\rho \cdot \alpha_{\text{ult}} / \gamma_{M1} \ge 1\)

con

\(\rho = 0.98,\ \alpha_{\text{ult}} = 1.07,\ \gamma_{M1} = 1.1\)

Quindi:

\(\rho \cdot \alpha_{\text{ult}} / \gamma_{M1} \approx 0.95 < 1\)

La verifica pertanto non è soddisfatta. La conclusione interessante di questo esempio è:

• La soglia di screening viene mancata solo di poco.
• Tuttavia, la riduzione di stabilità è molto piccola con \(\rho \approx 0.98\)
• Il problema effettivo non è quindi la stabilità, ma la limitata riserva plastica.

Esempio: Verifica di un irrigidimento triangolare in compressione – Comportamento simile a elemento compresso

In questo esempio, il modo di instabilità non mostra un campo classico di tipo piastra. Il comportamento è in parte simile a quello di un elemento compresso, quindi la verifica non può essere eseguita sensatamente utilizzando solo la logica della piastra.

\[ \textsf{\textit{\footnotesize{Triangular stiffener in compression}}}\]

L'LBA fornisce:

\(\alpha_{\text{cr}} = 3.77\)

Pertanto, la soglia di screening scelta di 4.0 non viene del tutto raggiunta.Ciò significa: è necessaria una verifica più dettagliata.

L'analisi materialmente non lineare fornisce:

\(\alpha_{\text{ult}} = 2.23\)

È quindi presente una riserva plastica.

Da α_ult​ e α_cr​, la snellezza viene calcolata:

\(\lambda = \sqrt{\alpha_{\text{ult}} / \alpha_{\text{cr}}} = \sqrt{2.23 / 3.77} \approx 0.77\)

Poiché il comportamento è simile a elemento compresso, la riduzione non viene eseguita con ρ secondo EN 1993‑1‑5, ma con χ secondo EN 1993‑1‑1, curva di instabilità b.

Per la curva di instabilità b, il fattore di imperfezione secondo EN 1993‑1‑1 è:

\(\alpha = 0.34\)

Prima,

\(\varphi = \tfrac{1}{2} \left[ 1 + \alpha (\lambda - 0.2) + \lambda^{2} \right]\)

viene calcolato:

\(\varphi = \tfrac{1}{2} \left[ 1 + 0.34(0.77 - 0.2) + 0.77^{2} \right] = 0.89335\)

Il fattore di riduzione diventa quindi:

\(\chi = \frac{1}{\varphi + \sqrt{\varphi^{2} - \lambda^{2}}} \approx 0.74\)

La verifica viene nuovamente eseguita utilizzando la resistenza plastica ridotta:

\(\chi \cdot \alpha_{\text{ult}} / \gamma_{M1} \ge 1\)

con

\(\chi = 0.74,\ \alpha_{\text{ult}} = 2.23,\ \gamma_{M1} = 1.1\)

Quindi:

\(\chi \cdot \alpha_{\text{ult}} / \gamma_{M1} \approx 1.50 > 1\)

La verifica è soddisfatta.

Geometricamente, il caso appare inizialmente come un pannello locale. Meccanicamente, tuttavia, deve essere trattato piuttosto come simile a elemento compresso. Pertanto, la riduzione tramite χ è qui più robusta rispetto a una valutazione puramente basata sulla piastra.

Quando è GMNIA il passo successivo?

Non ogni caso può essere adeguatamente rappresentato utilizzando LBA, MNA e successiva riduzione.
Se i dettagli

• diventano molto snelli,
• sono molto sensibili alle imperfezioni, o
• coinvolgono interazioni più complesse,

allora GMNIA è il passo logico successivo.

Con IDEA StatiCa Member, è disponibile uno strumento appropriato per questo. Per le piastre di connessione tipiche, questo di solito non è il primo passo. Per i casi più complessi o particolarmente critici, tuttavia, una GMNIA estesa può essere la corretta continuazione.

Conclusione

La stabilità locale nelle connessioni non dovrebbe essere trattata come un argomento marginale. Una semplice verifica delle tensioni è insufficiente.

Non è un singolo valore limite a governare, ma l'interazione metodologica tra instabilità elastica, riserva plastica e riduzione.

Per il vostro lavoro pratico, forniamo un foglio di calcolo scaricabile che consente la verifica sistematica dei campi di instabilità locale nelle connessioni.

Download allegati

• Vorlageblatt_LBA_MNA_Auswertung.pdf (PDF, 75 kB)
