Descripción general de los resultados del SLS en la aplicación Detail
En el cálculo de los resultados del SLS, sólo se tiene en cuenta el comportamiento elástico del hormigón. En otras palabras, se considera un diagrama de tensión-deformación lineal infinito para el hormigón. En las comprobaciones de SLS se pueden visualizar efectos a largo o a corto plazo. ¿Cuál es la diferencia entre estos dos efectos? Lea el artículo siguiente (párrafo SLS del hormigón) para obtener más información.
Tensión
Existen dos opciones para mostrar los resultados del hormigón y la armadura:
- la relación entre la tensión y la tensión límite

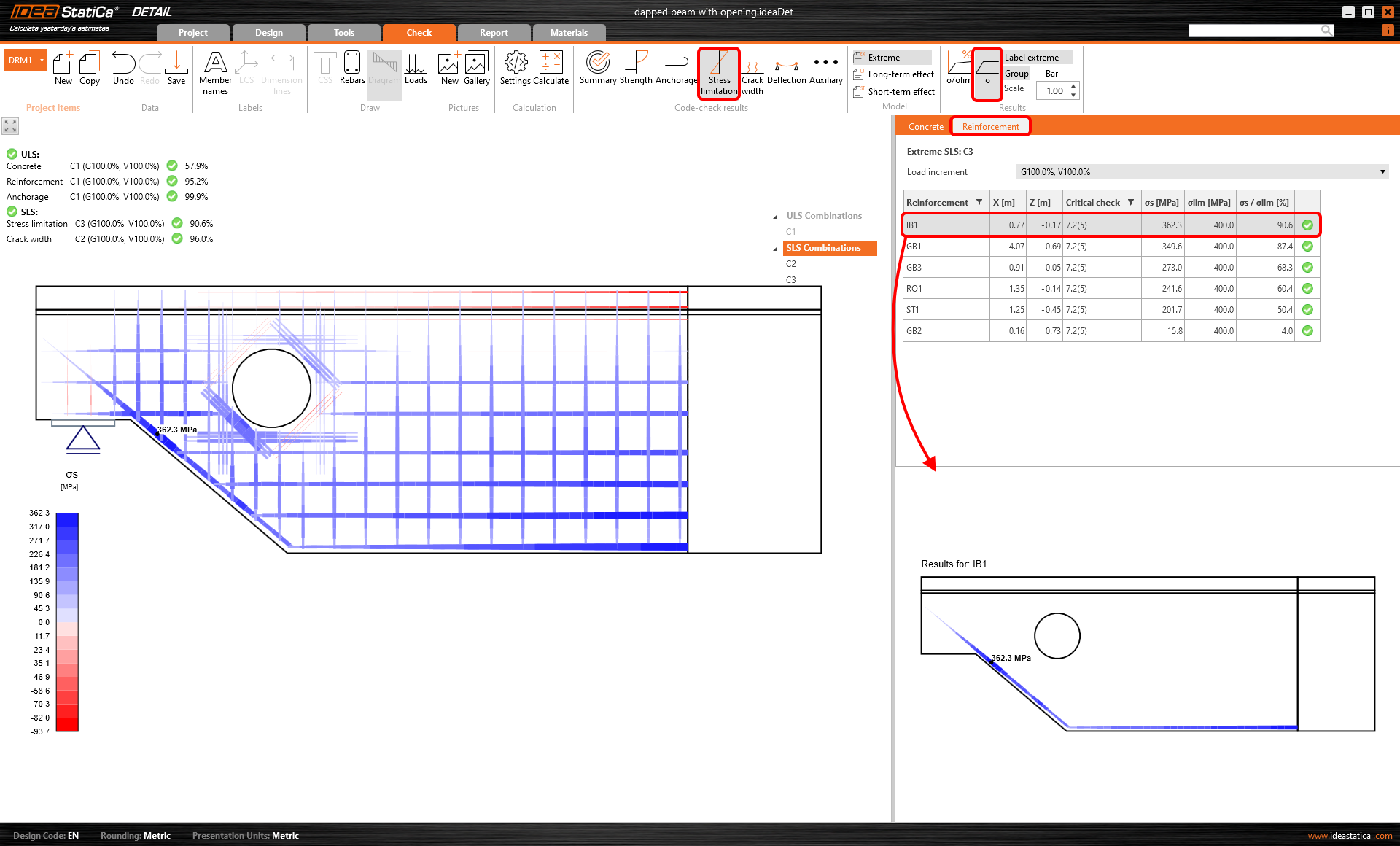

- la tensión en sí
Las tensiones se calculan para las combinaciones de carga característica y cuasipermanente.
Relación entre la tensión y la tensión límite

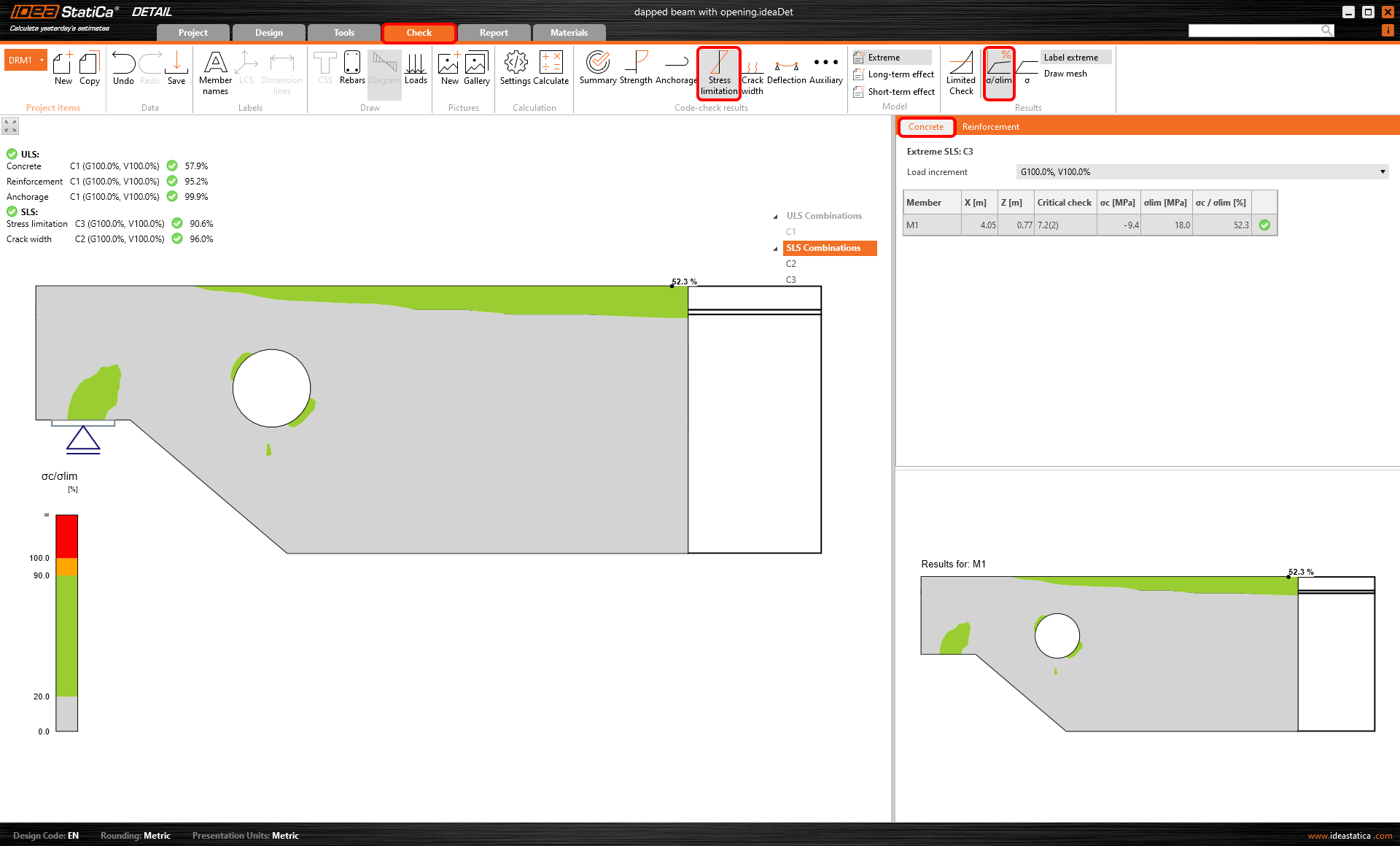

Los resultados son claros a primera vista: El color verde significa que el aprovechamiento es de hasta el 90%, el naranja que el aprovechamiento es del 90-100% y el rojo que es superior al 100%.
Lea cómo se determina el valor límite en el siguiente artículo.
Tensión

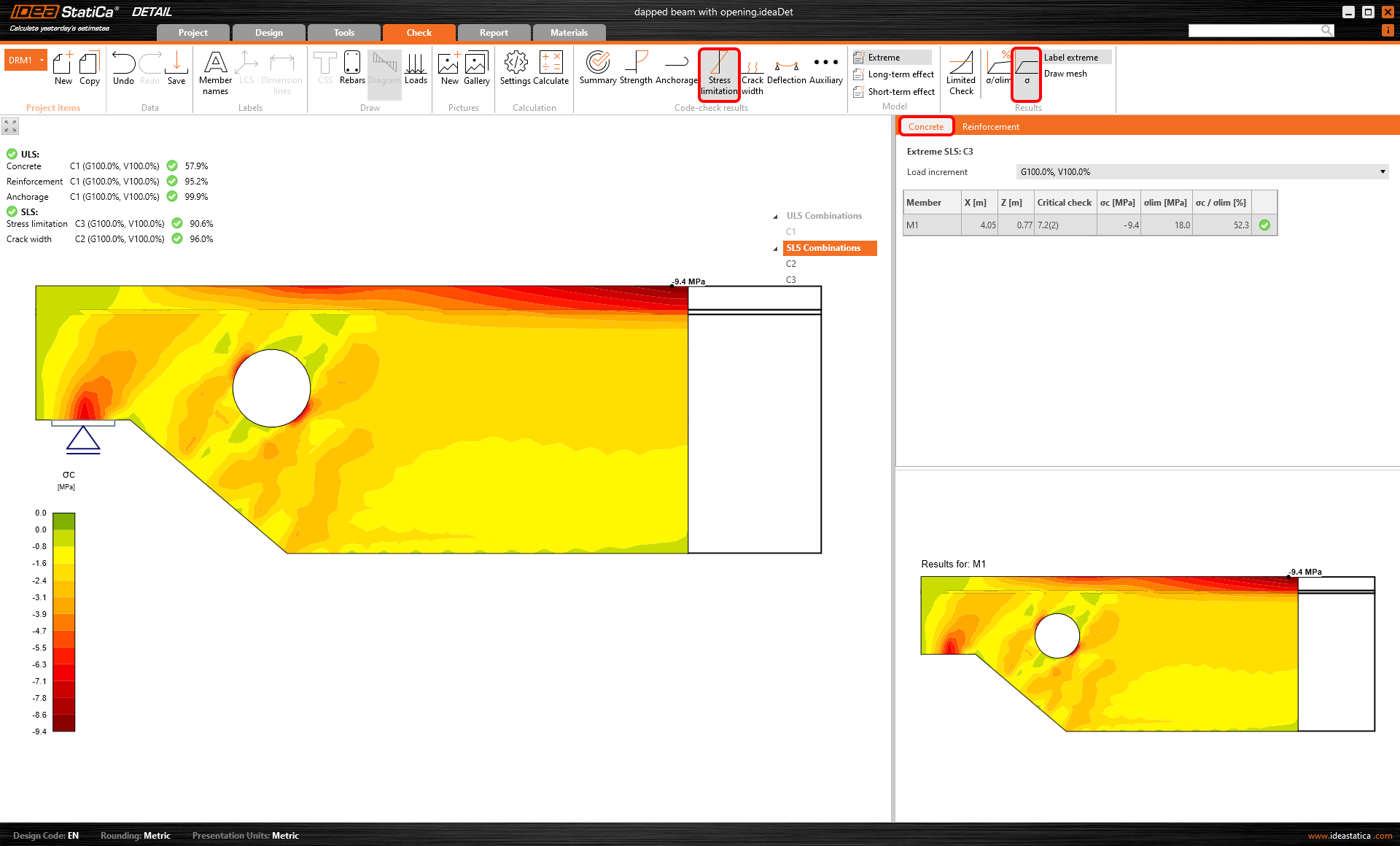

El método de visualización es similar al de los resultados ULS (en este caso, la tensión procede del cálculo con el comportamiento elástico del hormigón). Puede visualizar la distribución de la tensión del hormigón σc para una porción aplicada de la carga. También se conocen como tensiones principales σ2.
Grieta
En esta sección, aprenderá sobre las cuatro opciones para mostrar los resultados de las comprobaciones de fisuras. Lea los artículos siguientes para obtener más información sobre el cálculo.
- Principales supuestos y limitaciones para CSFM
- Verificación de elementos estructurales en IDEA StatiCa Detail
Las grietas se calculan sólo para las combinaciones de carga cuasi-permanentes.

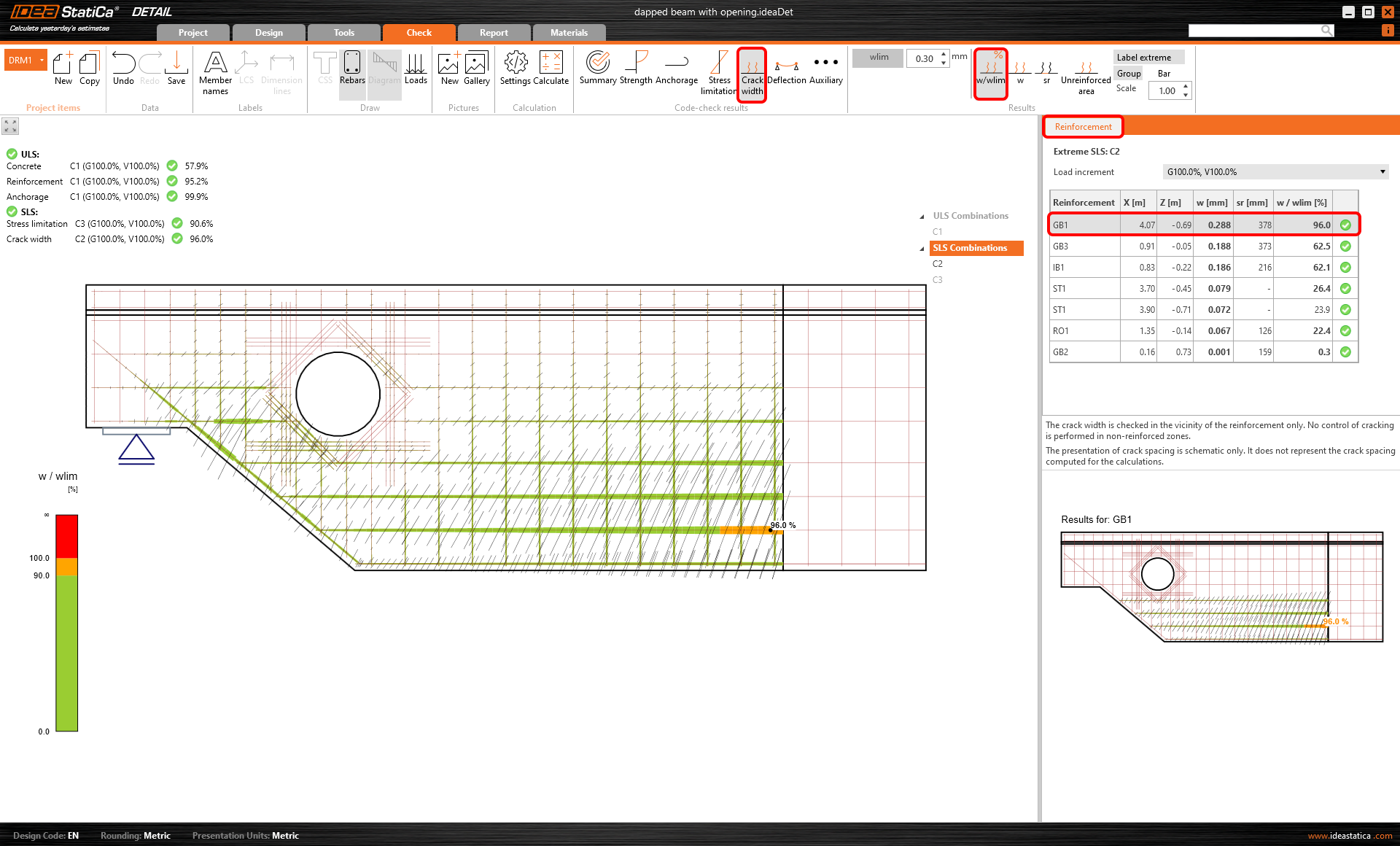

Relación entre la anchura de la grieta y la anchura de la grieta límite
El valor límite wlim puede ajustarse en la cinta superior. El valor wlim = 0,3 mm se establece por defecto de acuerdo con el Eurocódigo. Los resultados se diferencian de nuevo por colores (verde/naranja/rojo) para que la comprobación sea obvia a primera vista.

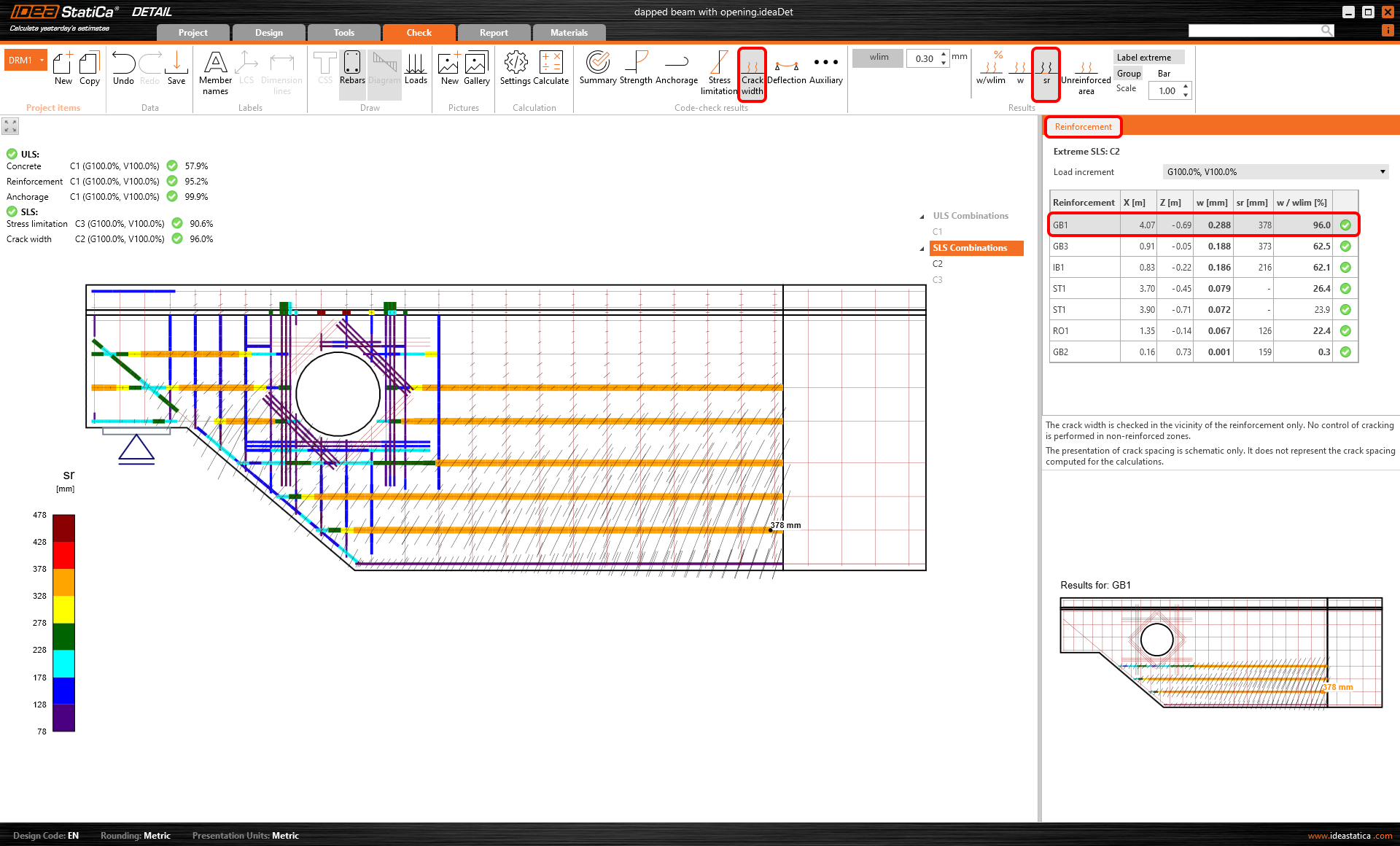

Anchura de la grieta

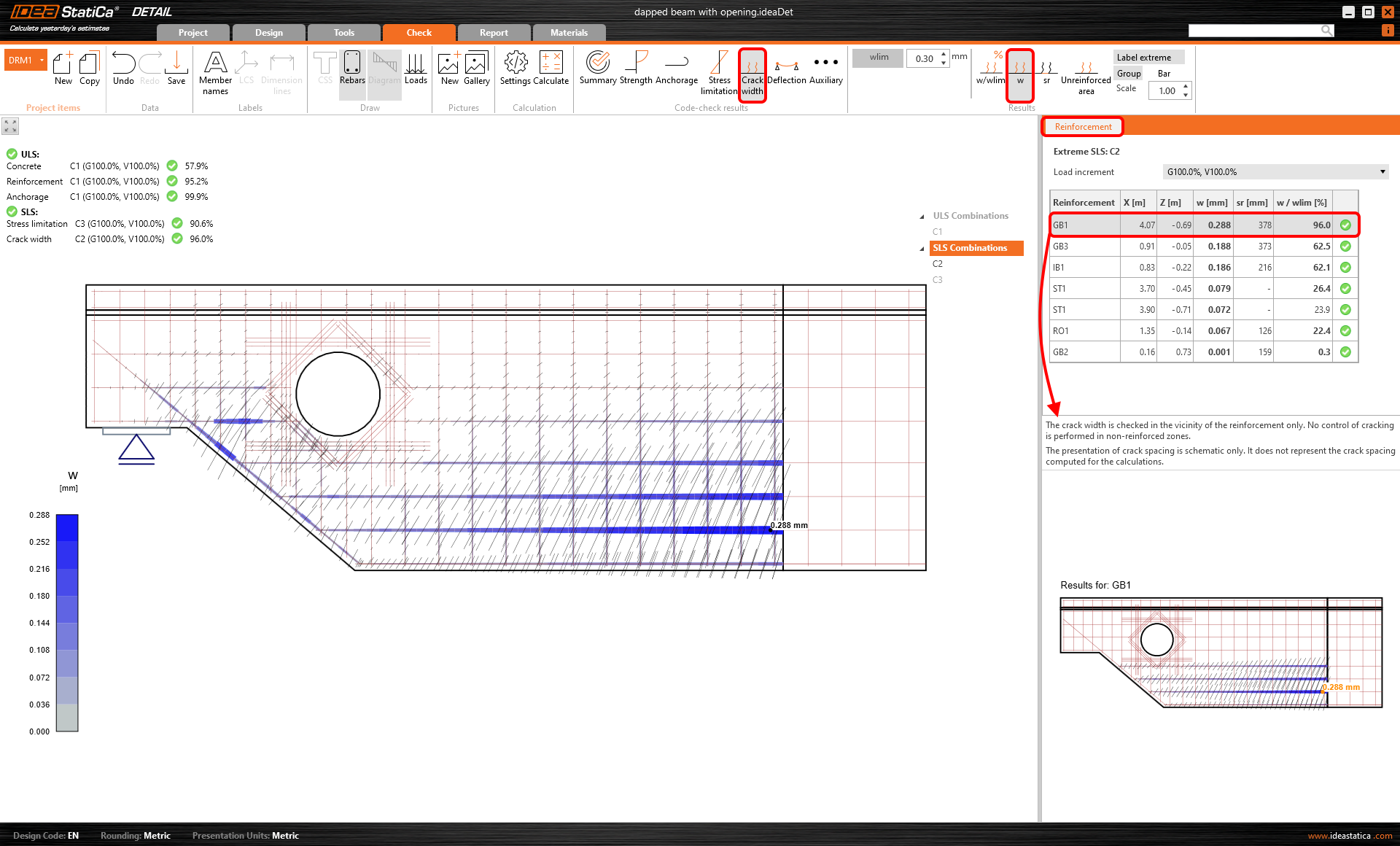

Esta funcionalidad se utiliza para mostrar el ancho de fisura para cada elemento de la armadura.
Distancia entre grietas estabilizadas
Ver los enlaces al principio de la sección. El artículo explica el método de cálculo de la distancia entre grietas estabilizadas.
La presentación de la distancia entre grietas es sólo esquemática. No representa la distancia entre fisuras computada para el cálculo.

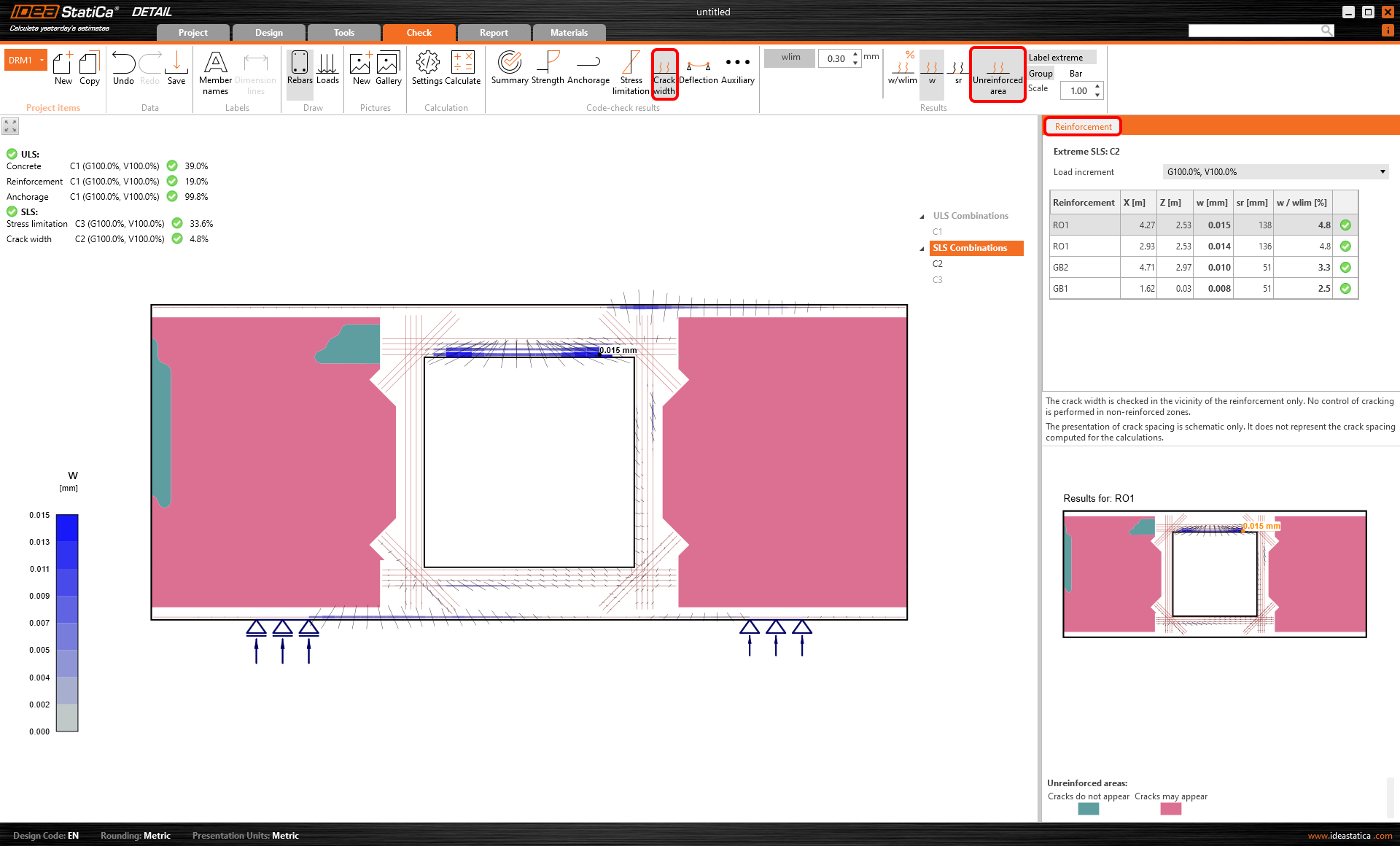

Área no reforzada
La anchura de la fisura sólo se controla en las proximidades de la armadura. El control de la fisuración no se realiza en las zonas no reforzadas.
Este resultado simplemente muestra las zonas no reforzadas donde probablemente aparecerán fisuras. Se recomienda diseñar algún refuerzo para esas zonas.
Deflexión
Vea las opciones a continuación:
- uz,st - Flecha inmediata causada por la carga total - calculada con las rigideces a corto plazo Ec.
- uz,lt - Deflexión a largo plazo causada por cargas a largo plazo (tipo de carga permanente y de pretensado) - calculada con rigideces a largo plazo Ec,eff. Es decir, se incluyen los coeficientes de fluencia.
- Δuz - Incremento de flecha causado por cargas a corto plazo (tipo de carga variable) - calculado con rigideces a corto plazo Ec.
- uz,tot = uz,lt + Δuz
Las deflexiones se calculan sólo para las combinaciones de carga características.

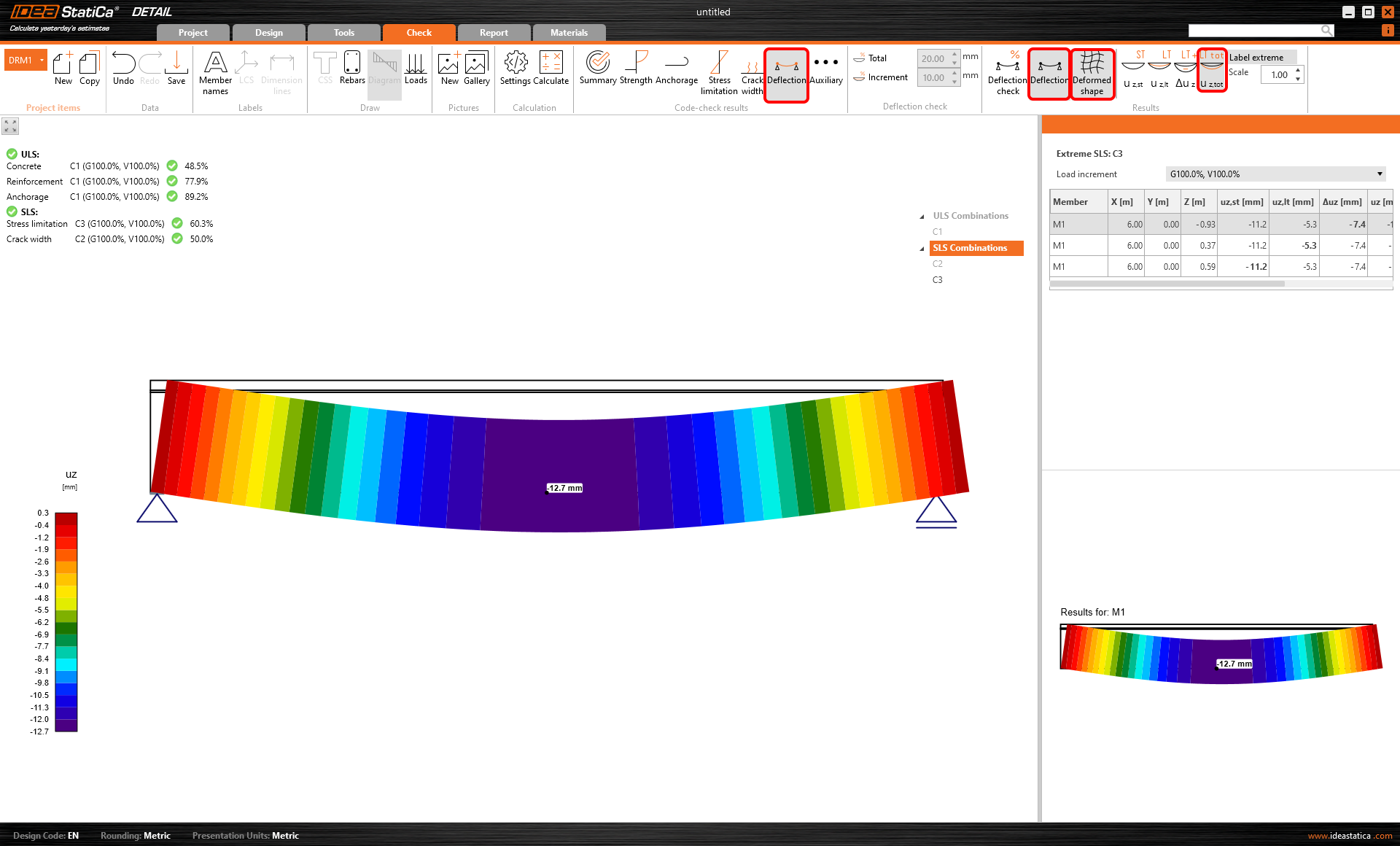

Además de los valores de la tabla en la sección Datos, puede visualizar la forma deformada. También puede modificar la escala de la deformación.

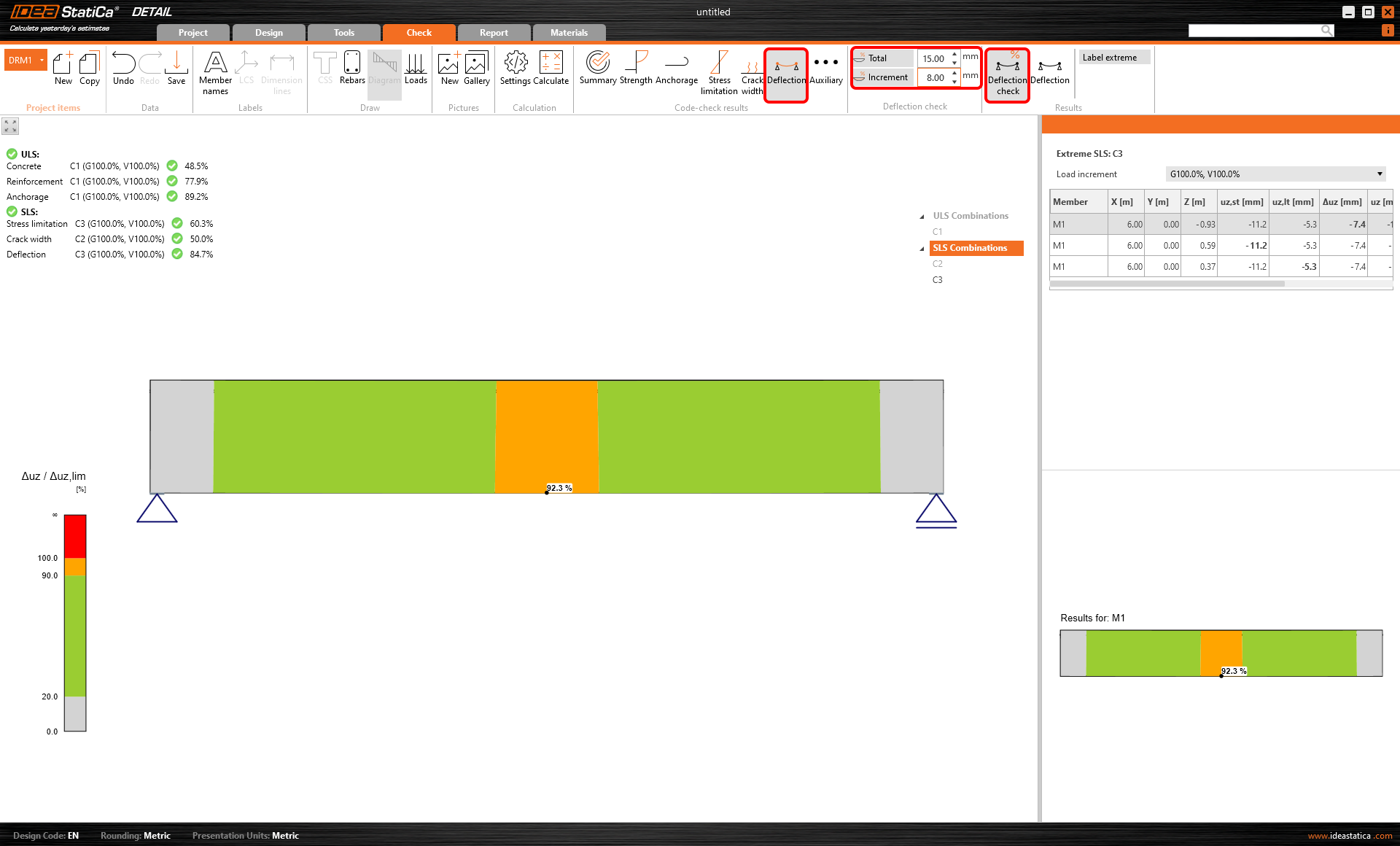

Por último, además de visualizar las deformaciones, también es posible realizar una comprobación de la deformación. Puede elegir entre dos comprobaciones: Incremento y Total.
- Δuz / Δuz,lim - Incremento
- uz,tot / Δuz,lim - Total
Δuz,lim, y Δuz,lim se pueden ajustar manualmente en la barra de comprobación de Desviación en la cinta superior.
La comprobación de deflexión no está permitida para extremos recortados.
Ejemplo práctico
Para ver un ejemplo práctico de visualización de los resultados, continúe con el vídeo del seminario web retransmitido anteriormente. Debido a que tenemos dos modelos idénticos, que varían en el método de uso, podemos comprobar y comparar los resultados de ambos.
