Allgemeine Beschreibung der Zusammenfassung der Ergebnisse in Detail

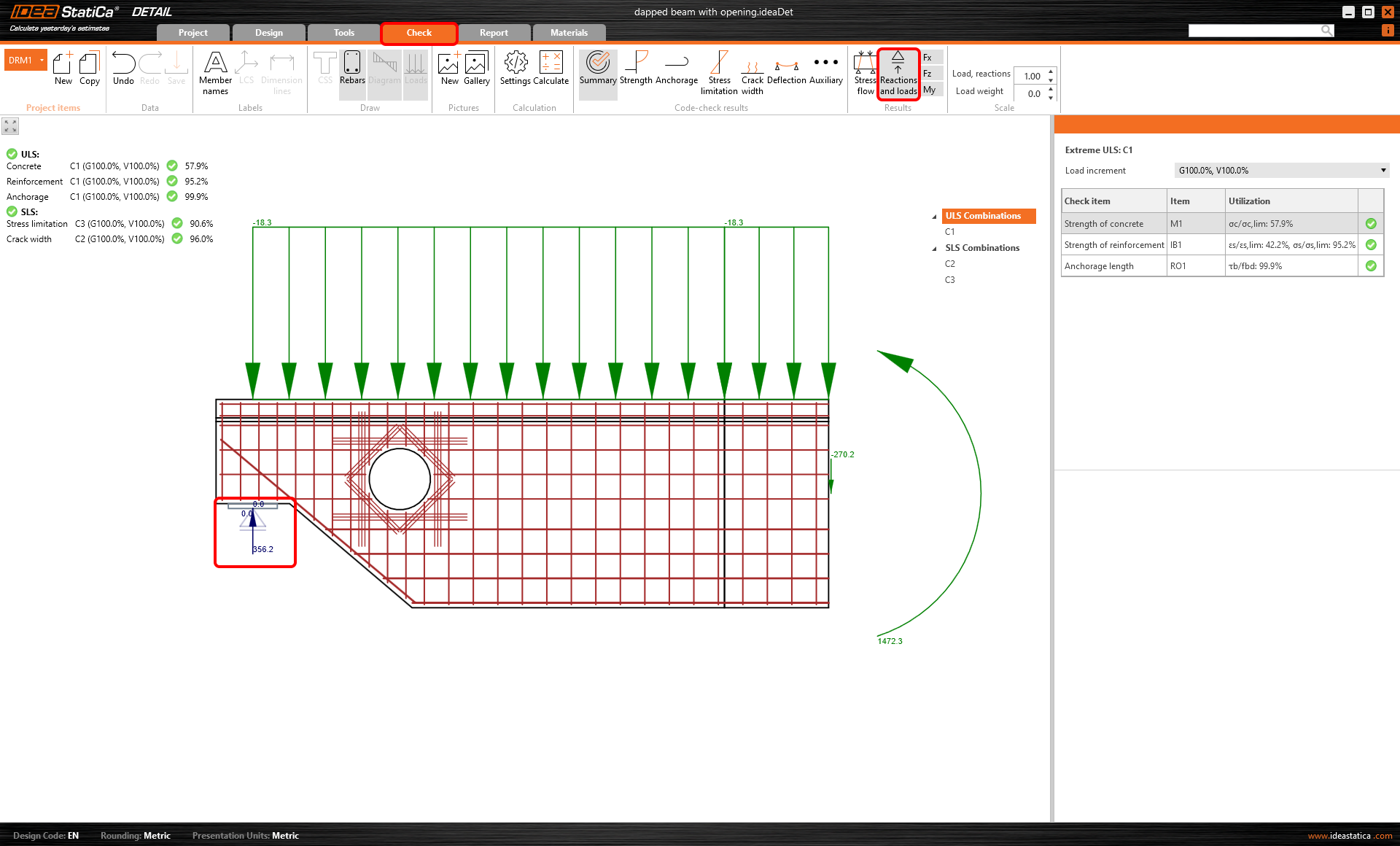

Beginnen wir mit den Reaktionen. Sie können Reaktionen anzeigen, indem Sie auf die Schaltfläche im oberen Menüband klicken.

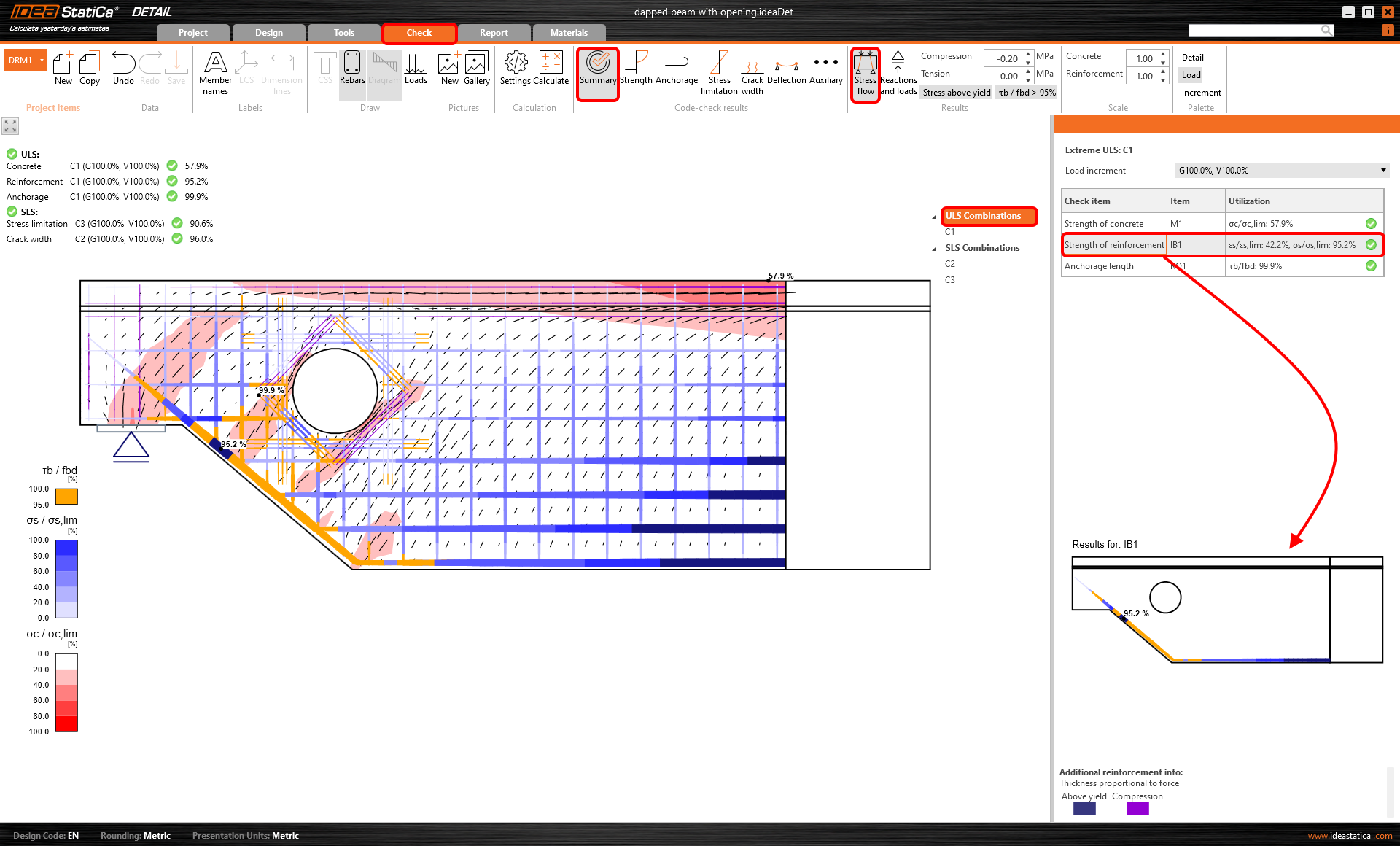

Die Festigkeit des Betons und der Bewehrung sowie die Länge der Verankerung können nacheinander im Grafikfenster der Registerkarte Daten angezeigt werden. Siehe Hauptfenster für die Zusammenfassung.

Wie Sie sehen, wurden 100% der ständigen Last und 100% der veränderlichen Last (G100.0%, V100.0%) auf die Struktur aufgebracht.

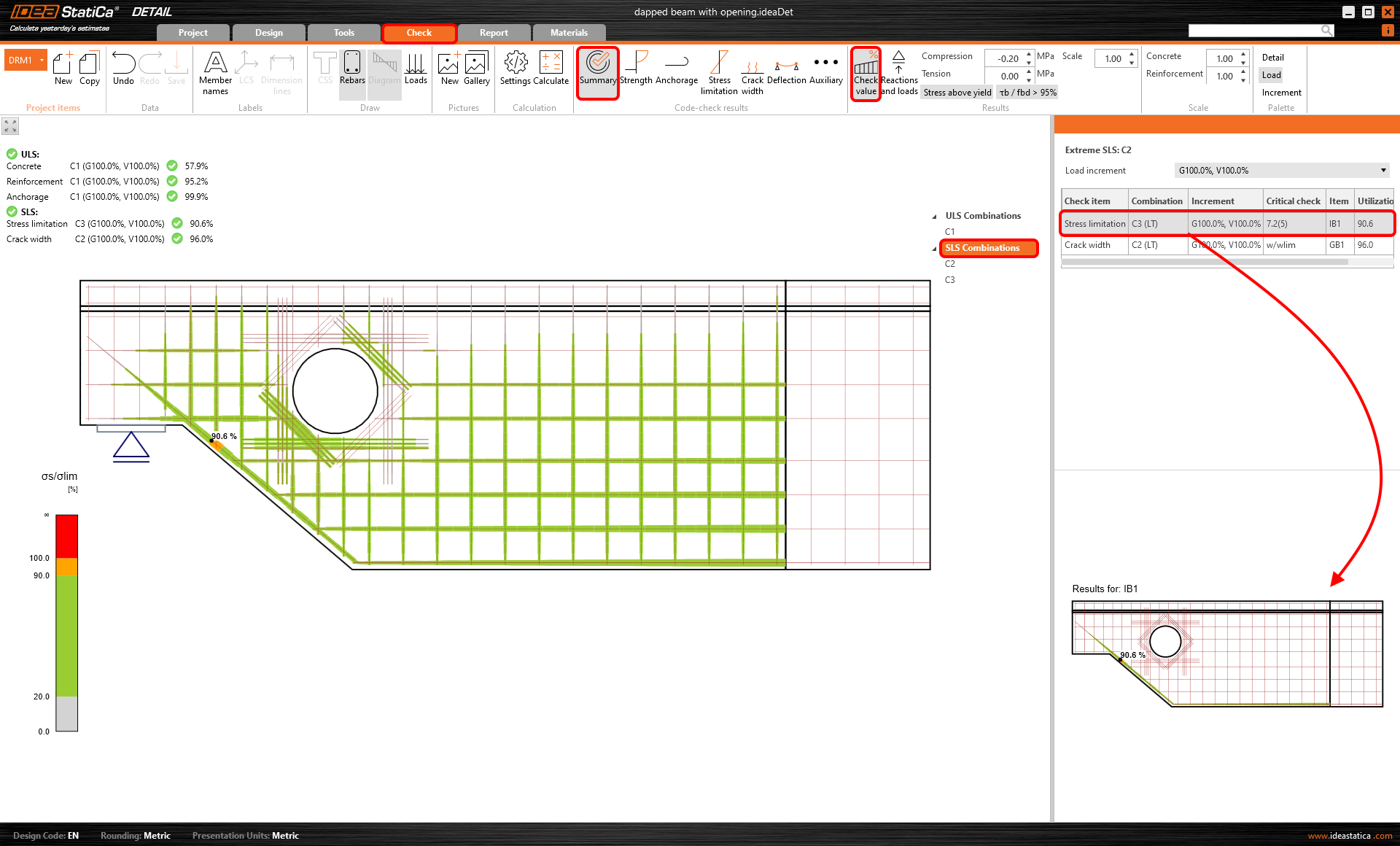

Für SLS-Nachweise können Sie auch eine Zusammenfassung der Ergebnisse anzeigen. Klicken Sie auf SLS und sehen Sie die Werte für Spannungsbegrenzung und Rissbreite.

Grüne Farbe bedeutet, dass die Auslastung bis zu 90 % beträgt, orange ist 90-100 % der Auslastung und rot ist über 100 %.

Wenn Sie die Ergebnisse für ein bestimmtes Lastartinkrement sehen möchten, gehen Sie zum oberen Menüband und wählen Sie den gewünschten Teil der Lasten. Auf diese Weise können Sie sich die Ergebnisse nur für den permanenten Lasttyp oder für die permanenten und variablen Lasttypen anzeigen lassen. Diese Option ist für alle Ergebnisse gültig.
