Parametrické navrhování v IDEA StatiCa Connection - Pokročilé (02)

Tento článek je dostupný také v dalších jazycích:
K dispozici je výukový program, který vám pomůže pochopit použití parametrů v každodenních aplikacích a pokročilých vzorcích a výrazech.

Představte si, že chcete pro svůj přípoj použít šablonu z Connection Library, ale musíte zajistit, aby všechny použité operace splňovaly standardní požadavky, specifikace a předpisy, které vaše společnost pro konkrétní zakázku používá.

  • První možností je zkontrolovat operace jednotlivě a zkontrolovat příslušná pole.
  • Druhou možností je vytvoření parametrické šablony, ve které jsou zahrnuty všechny potřebné posudky.

Znovu použijme styčník, který byl použit pro parametrický návrh v IDEA StatiCa Connection - Základy (01).

Cílem návrhu je dosáhnout plně parametrického symetrického přípoje a mít kontrolu nad následujícími údaji:

  • Tloušťka příložek
  • Průměr šroubů
  • Počet řad šroubů
  • Vzdálenost mezi šrouby v obou směrech
  • Použití opěrné desky

1 Návrh přípoje

Pomocí následující šablony můžete vytvořit základní přípoj pro váš kurz.

inline image in article


Tloušťka příložek

Povolte kartu Vývojář. Poté, jak již bylo zmíněno v předchozím příkladu - Parametrický návrh v IDEA StatiCa Connection - Základy (01), upravte tloušťku, viditelnost, výchozí tloušťku a varování. Všechny potřebné kroky jsou uvedeny níže.

inline image in article
inline image in article
inline image in article

Aby bylo možné propojení mezi operacemi a parametry, je nutné přidat propojení vlastností mezi objekty.

inline image in article

Průměr šroubů

POZNÁMKA: Od verze 24.1 je třída šroubů a jejich průměr standardní součástí nadřazeného nastavení operací, proto následující odstavec je z hlediska parametrů nadbytečný, ale pro praktickou ukázku bude v návodu ponechán. Více si o tom můžete přečíst zde.

Předpokládáme, že třída bude převzata z výchozí třídy; chceme změnit pouze průměr šroubu.

Za tímto účelem musíte použít vnořený parametr k vytvoření finální hodnoty, kterou aplikace rozpozná.

Klikněte na tlačítko Plus a vytvořte nový parametr podle obrázku:

inline image in article

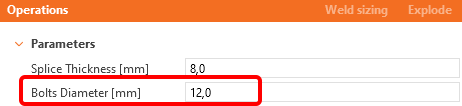

Vzhledem k tomu, že aplikace pracuje v jednotkách SI, musí být průměr šroubů ve sloupci Výraz zadán v metrech. Ve sloupci Hodnota se pak zobrazuje vč. uživatelem nastavených jednotek. Pro zobrazení a hlavně následné zadávání na kartě Návrh v milimetrech je potřeba nastavit Jednotky např. na typ Délka: Komponenta, což je obecný typ pro zadání jakékoliv délky v milimetrech.

inline image in article

Sestava šroubů

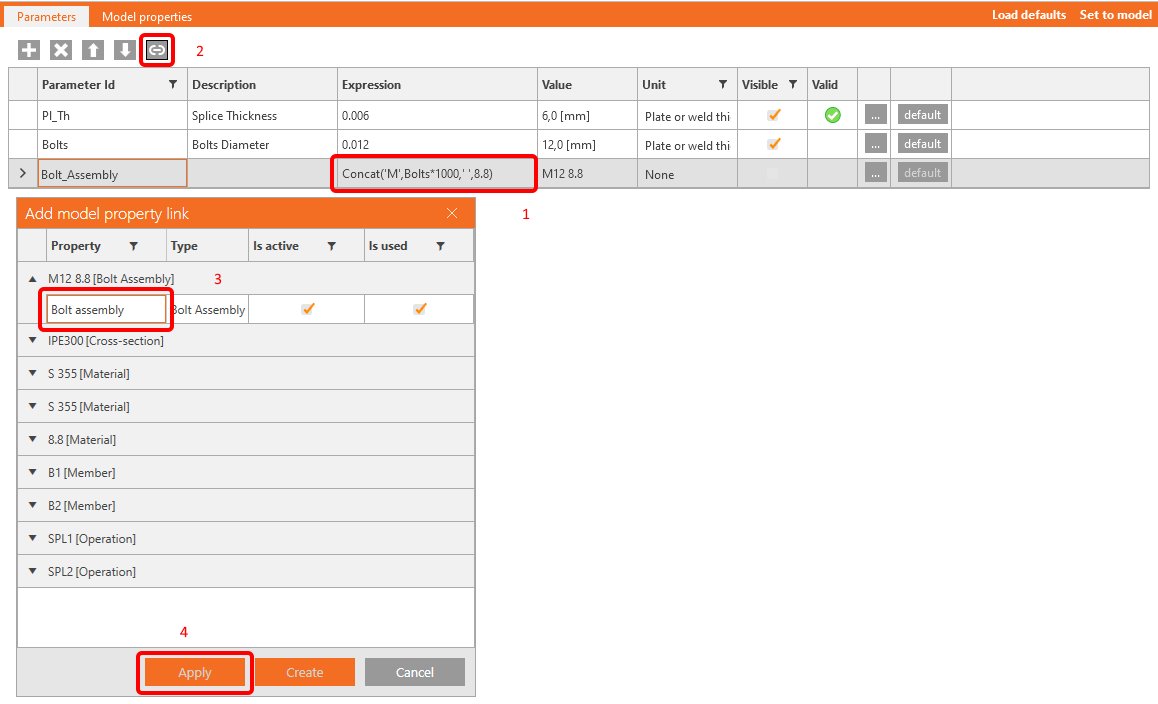

Vytvořte nový parametr pro pojmenování typu šroubu "Bolt_Assembly". Tento parametr obsahuje dříve nastavený parametr "Bolts" (Šrouby) a řídí požadované změny. Po zadání tohoto parametru se při změně velikosti průměru šroubů na všech místech aplikace tato změna projeví právě v typu šroubů.

V tomto případě použijete výraz "Concat" ke spojení libovolného počtu výrazů do jednoho společného pojmenování – Concat('M',Bolts*1000,' ',8.8). Pojmenování nemá žádnou jednotku, proto ve sloupci Jednotky nastavíte typ na Obecný.

Vzhledem k tomu, že parametr "Bolts" (Šrouby) již máme v režimu viditelnosti pro záložku Návrh, zůstává zaškrtnutý.

Nyní propojíte výše uvedený parametr s vlastností stejného výrazu.

inline image in article

Na liště Parametry dole lze nalézt odkaz na Referenční příručku, kde jsou uvedeny všechny dostupné výrazy a operace, které lze při tvorbě parametrů využít. Zjistíte, že mnoho výrazů a operací se shoduje s běžnými vztahy používanými v MS Office Excel. Pro vyhledávání jednotlivých výrazů použijte klávesovou zkratku ctrl+F.

inline image in article
inline image in article

Vzdálenost šroubů v příčném směru

Tento parametr nastaví příčnou vzdálenost mezi šrouby. Vyplňte pole podle obrázku níže a poté stisknutím výchozího tlačítka otevřete okno Možnosti vizuálních parametrů.

inline image in article

Zadejte rovnici Bolts*GetSettingValue('Design.Bolts.Detailing.Wall'), abyste získali doporučenou hodnotu vzdálenosti mezi šrouby a stojinou, která je závislá na velikosti průměru šroubů.

inline image in article

Načtení výchozího nastavení bude mít za následek změnu z 50 mm na 27,6 mm.

Příčný

Aby se zadaný parametr pro příčnou vzdálenost šroubů projevil ve vlastnostech dané operace, je nutné použít správné zadání dat do pole Příčný v operaci SPL1, resp. SPL2. Vstup bude vypadat takto: 0,0276; -0.0276.

inline image in article

Vytvořte nový parametr s názvem Transverse a použijte znovu operaci "Concat". Vyplňte Concat(Spacing_transverse,';','-',Spacing_transverse).

inline image in article

Nakonec propojte parametr Transverse s operacemi SPL1 a SPL2.

inline image in article

Počet řádků

Jako další zadejte parametr definující počet řádků s názvem "Number_of_rows" a povolte jeho viditelnost.

inline image in article

Vzdálenost šroubů v podélném směru

Jako další zadejte parametr definující vzdálenost šroubů v podélném směru s názvem "Distance_bolts" a povolte jeho viditelnost.

inline image in article

Vzdálenost ke středu přípoje

Tento parametr vám pomůže nastavit celou délku příložky. Nastavte hodnoty (1 a 2) podle následujícího obrázku.

inline image in article

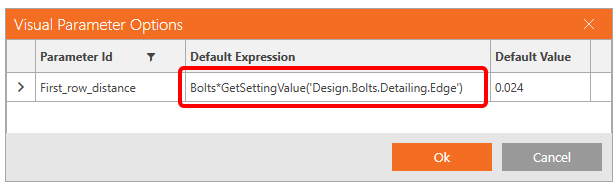

Poté klikněte na tlačítko Výchozí (3) pro otevření okna Možnosti vizuálních parametrů a nastavte výraz Bolts*GetSettingValue('Design.Bolts.Detailing.Edge') jako Výchozí výraz stanovený jako dvojnásobek průměru šroubu.

inline image in article

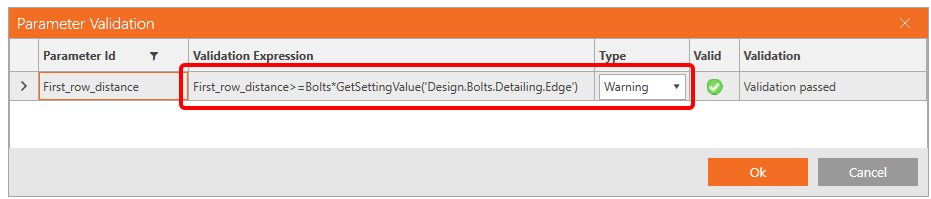

Upozornění chcete zobrazit také v případě, že je hodnota menší nebo rovna než dva průměry šroubu. Za tímto účelem kliknutím na tlačítko se třemi tečkami (4) otevřete okno Ověření parametru a zadejte výraz First_row_distance>=Bolts*GetSettingValue('Design.Bolts.Detailing.Edge').

Předdefinovaná ověření poskytují nápovědu a zabraňují chybám během procesu návrhu.

inline image in article

Vzdálenost ke konci příložky

Podobně jako u předchozího parametru vytvoříme následující parametr pro vzdálenost k okraji příložky.

inline image in article

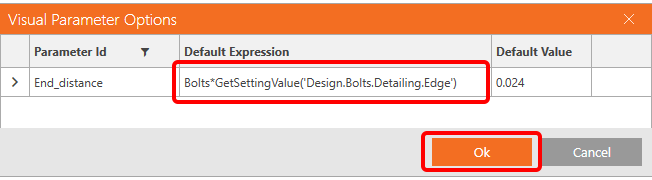

Jako výchozí hodnotu nastavte výraz Bolts*GetSettingValue('Design.Bolts.Detailing.Edge')

inline image in article

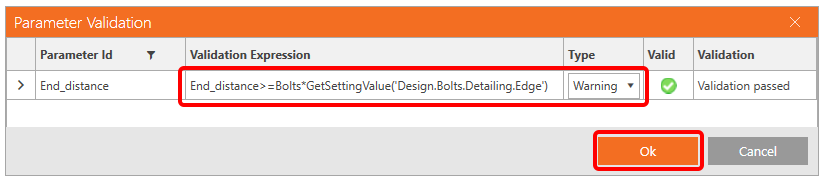

Pro ověření nastavte výraz End_distance>=Bolts*GetSettingValue('Design.Bolts.Detailing.Edge').

inline image in article

Podélná rozteč šroubů

Nyní máte předchystané všechny potřebné údaje pro správné vyplnění podélného pole.

Vytvořte nový parametr s názvem "Longitudinal". Následující datová sada umožní vytvořit řetězec výrazů. Vložte do výrazu: Format('{0} {1}*{2}', First_row_distance,Distance_bolts,Number_of_rows-1).

inline image in article

Délka příložky

V operaci Podélný přípoj je délka podélného přípoje definována hodnotami B1 a B2 .

Vzhledem k tomu, že jste již dříve určili podélné vzdálenosti mezi šrouby, můžete tyto hodnoty pro B1 a B2 nastavit na pozadí tak, že je sečtete.

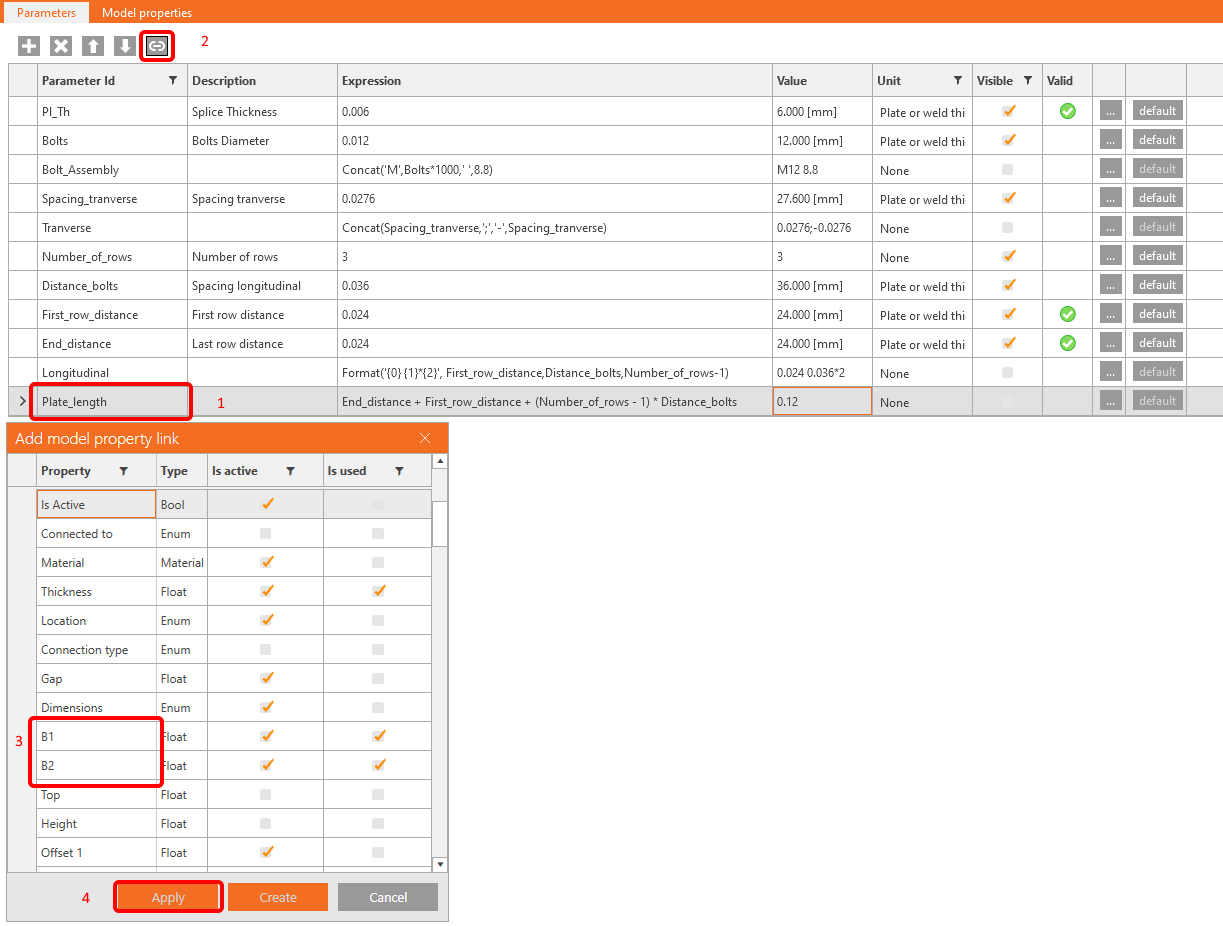

Přidejte nový parametr Plate_length s výrazem End_distance + First_row_distance + (Number_of_rows - 1) * Distance_bolts - viz obrázek.

Tento parametr musí být propojen s hodnotami B1 a B2 v obou operacích SPL1 a SPL2.

inline image in article

Příložka

Posledním parametrem, který chcete řídit, je vzhled příložky.

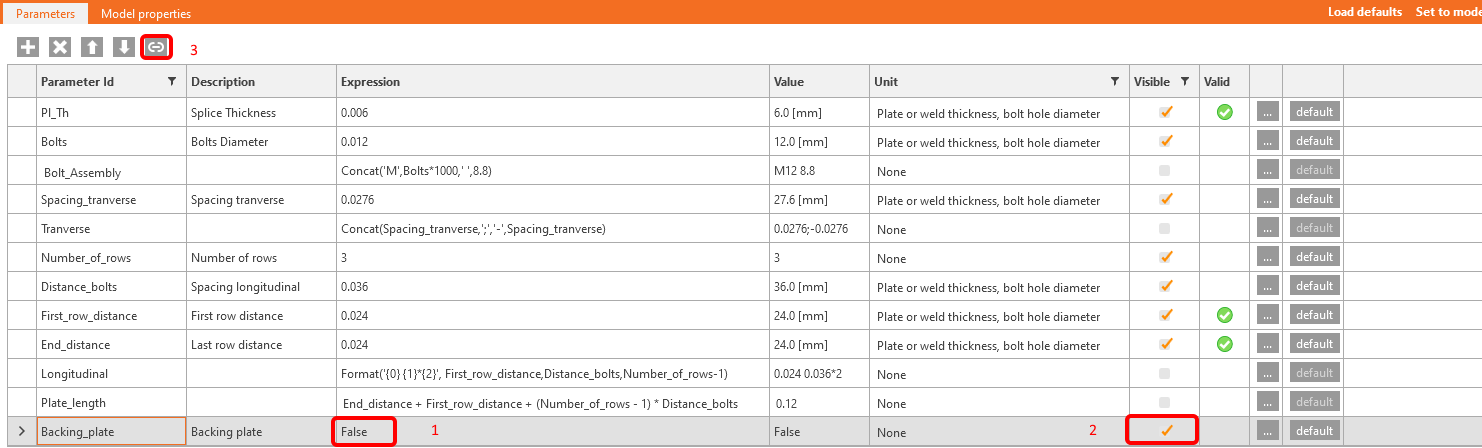

Musíte vytvořit booleovský parametr s hodnotou True/False, nastavit ho jako viditelný a propojit ho s odpovídající položkou v operacích SPL1 a SPL2.

inline image in article
inline image in article

2 Publikování šablony

Váš symetrický přípoj může být sdílen mezi ostatními uživateli va vaší společnosti.

Přejděte na kartu Návrh => Publikovat => Název adresy. Políčko Parametrické je automaticky zaškrtnuto.

inline image in article

3 Získejte ještě více z Parametrů

Dokončili jste parametrický návrh v IDEA StatiCa Connection od základní po pokročilou úroveň. Užijte si ten pocit a aplikujte ho na své projekty naplno.

Potřebujete optimalizovat své přípoje? Navrhovat nebo analyzovat spoje hromadně? Používejte parametry v pluginu pro Grasshopper v softwaru Rhino, více se dozvíte zde.
