1 Nový projekt

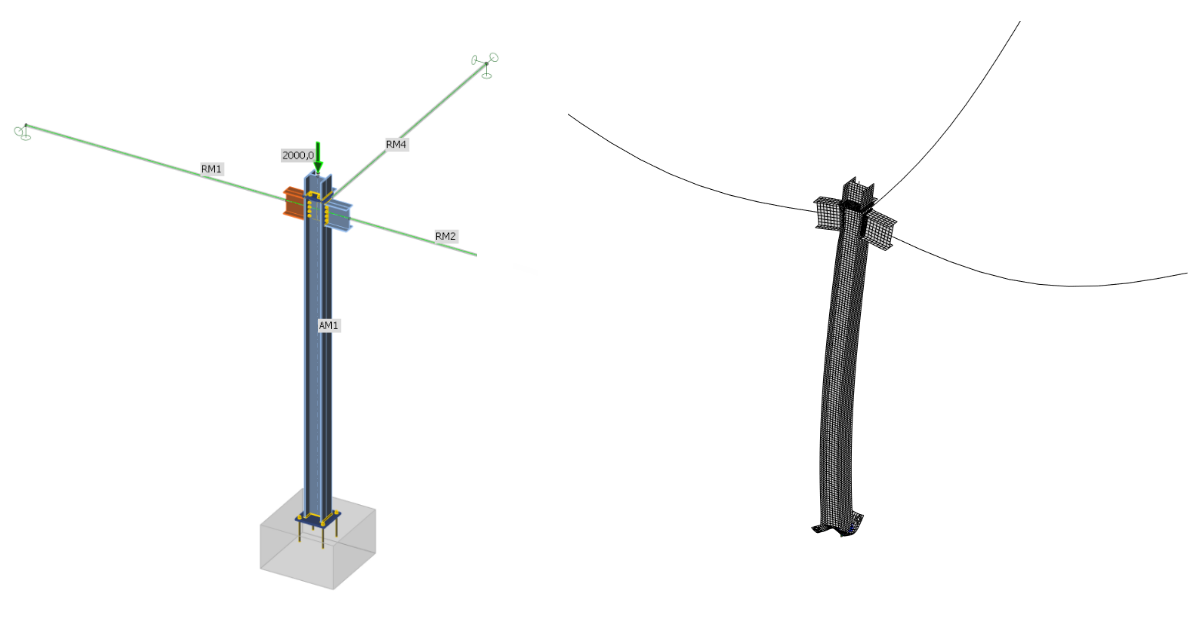

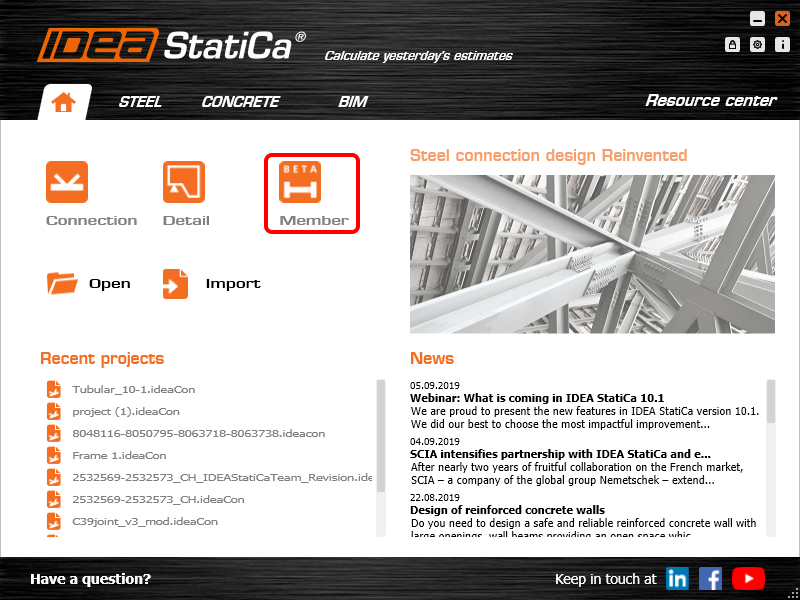

Otevřeme IDEA StatiCa a vybereme aplikaci Member.

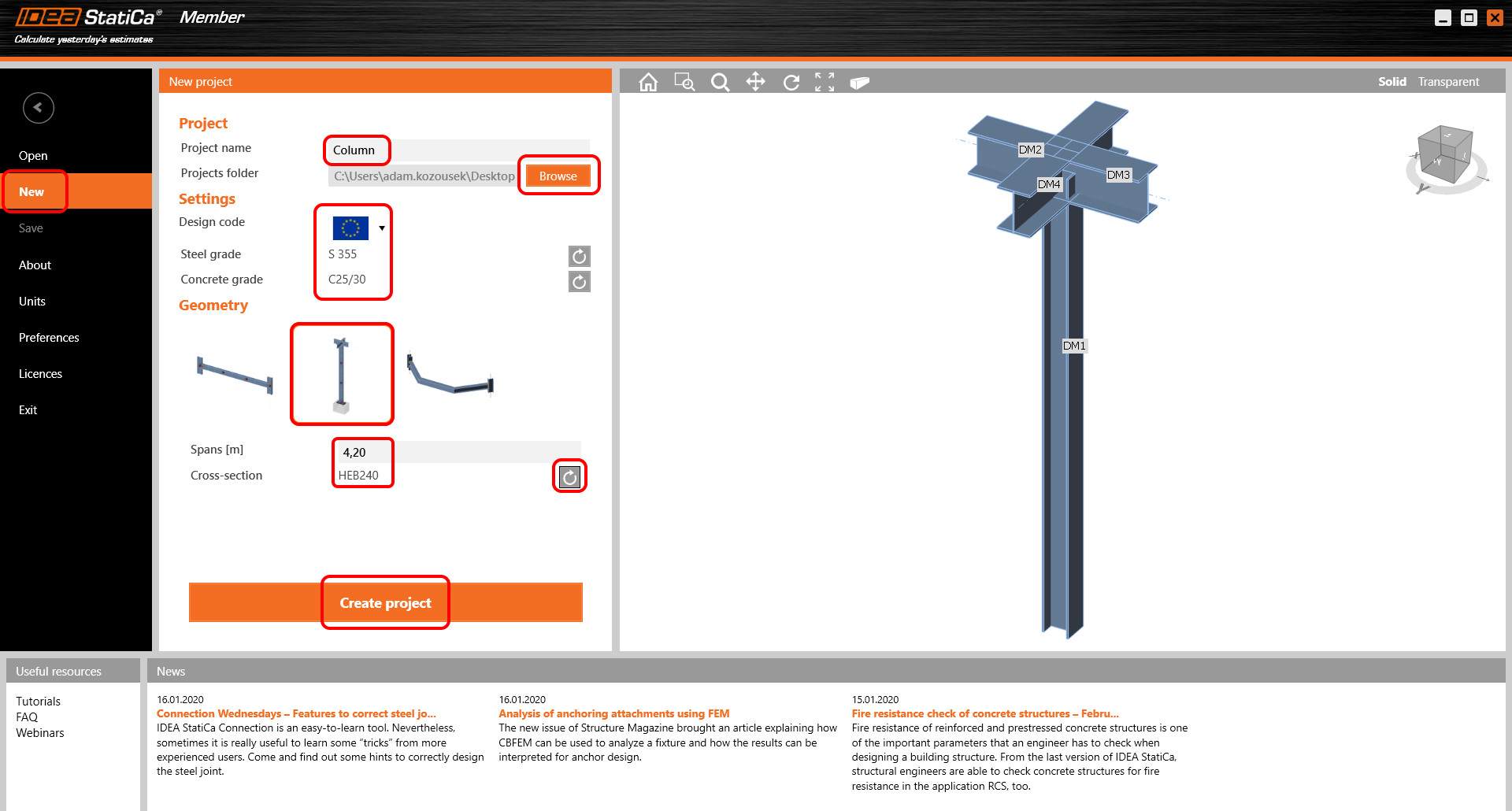

Vytvořte nový projekt, zadejte jeho název a vyberte složku, do které se bude ukládat. Poté vyberte kód návrhu, vlastnosti výchozího materiálu a typ topologie. Poté přidejte výšku rozpětí sloupce a změňte jeho průřez. Nakonec klikněte na Vytvořit projekt a začněte modelovat část konstrukce.

2 Analyzované pruty

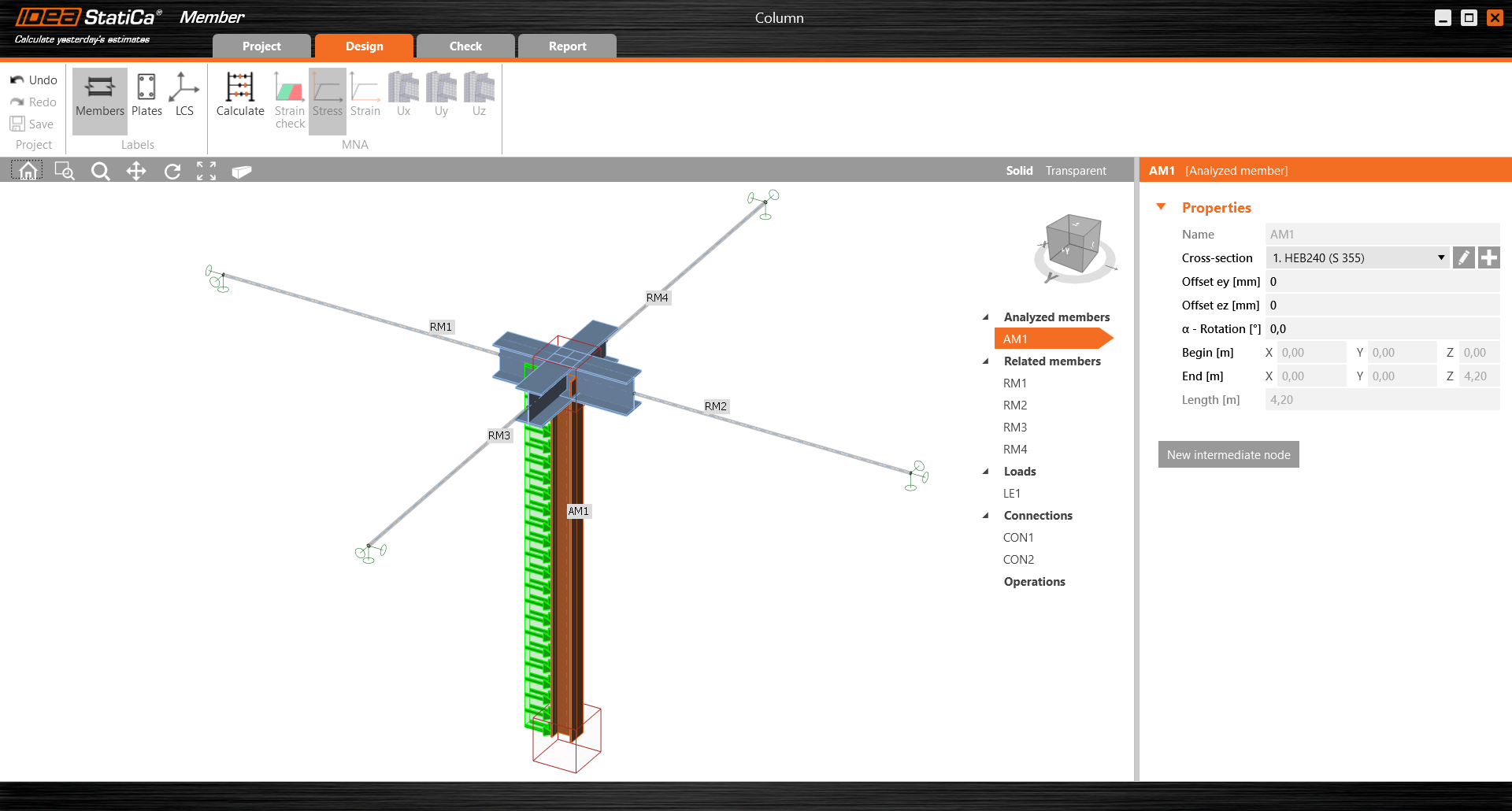

Ve stromové nabídce Analyzované prvky můžete zobrazit a změnit parametry vytvořených dílců. Parametry analyzovaného sloupce jste již nastavili, takže přejdeme k dalšímu kroku.

3 Spojení členové

Chcete-li přidat související prvky, které fungují jako podpěry a přenášejí zatížení části konstrukčního detailu, klikněte na kostku uzlu ve 3D scéně nebo vyberte CON# ve stromovém seznamu. Zde můžete přidat buď ukončené nebo průběžné související prvky kliknutím na směry os X, Y, Z podle globálního souřadnicového systému.

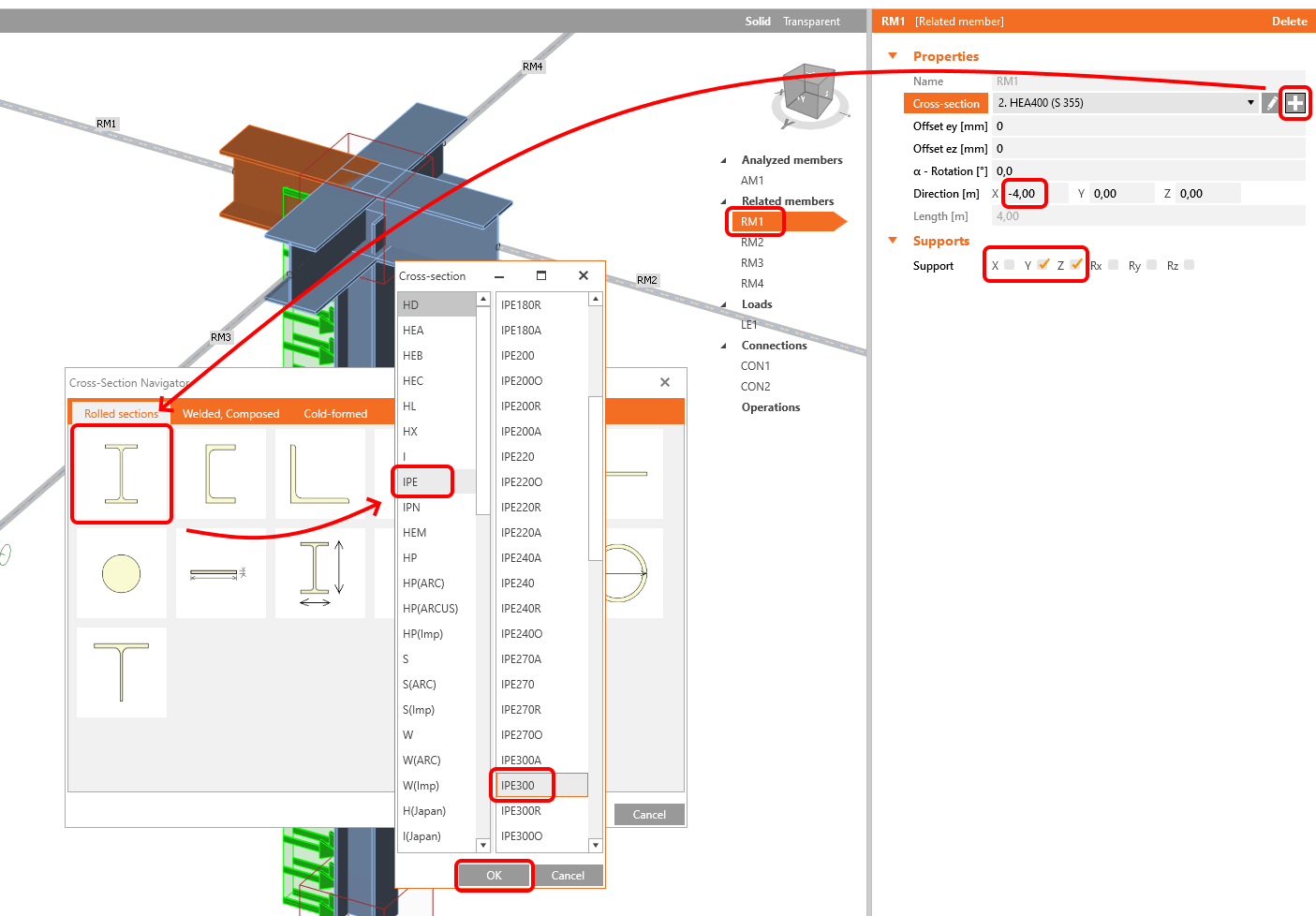

Ve výchozím nastavení již byli přidáni 4 související členové, můžete je začít upravovat jeden po druhém. Vyberte související prvek RM1 buď ve 3D scéně nebo ve stromovém seznamu a upravte jeho vlastnosti jako průřez, délku a podpory na volných koncích.

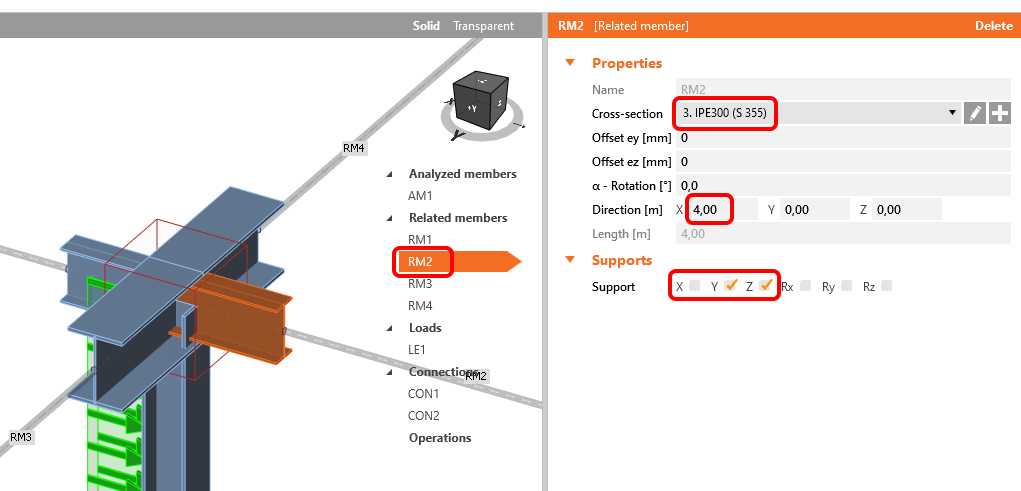

Stejným způsobem upravte související člen RM2 .

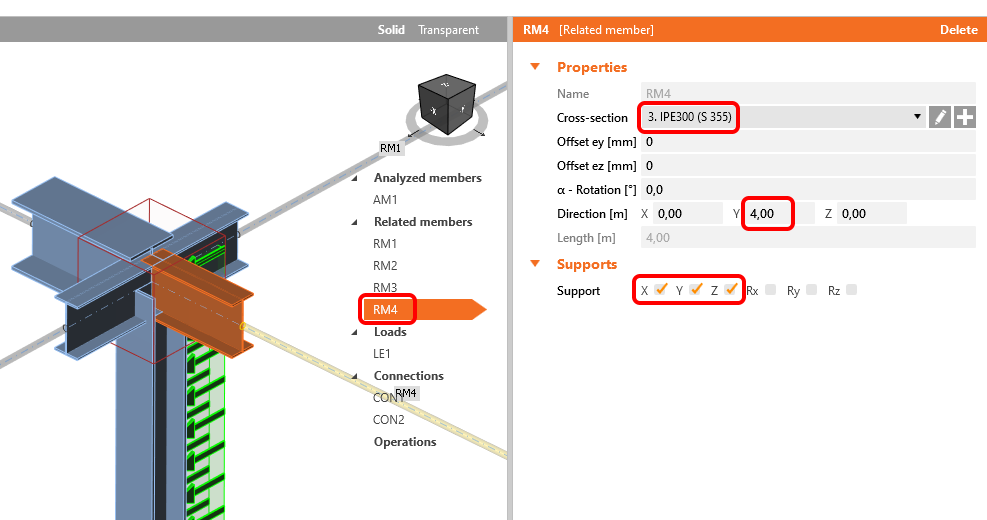

Upravíme odpovídajícím způsobem související prvek RM4 , pouze přidáme i podporu volných konců ve směru X .

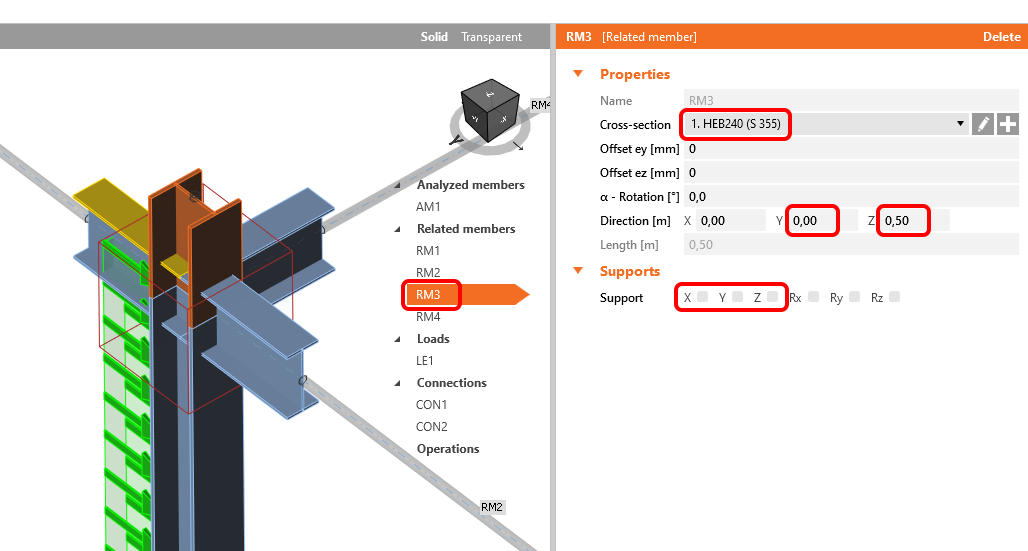

A nakonec upravte související dílec RM3 a změňte jeho směr tak, aby následoval za analyzovaným sloupem bez podpor s volnými konci.

4 Zatížení

Ve stromovém menu Zatížení můžeme přidávat a upravovat účinky zatížení. Účinek zatížení znamená skupinu, do které můžeme přidat jedno nebo více rozložených zatížení na libovolný analyzovaný nebo související prvek. Alternativně můžeme v rámci působení zatížení zadat uzlové vnitřní síly na koncích prutů.

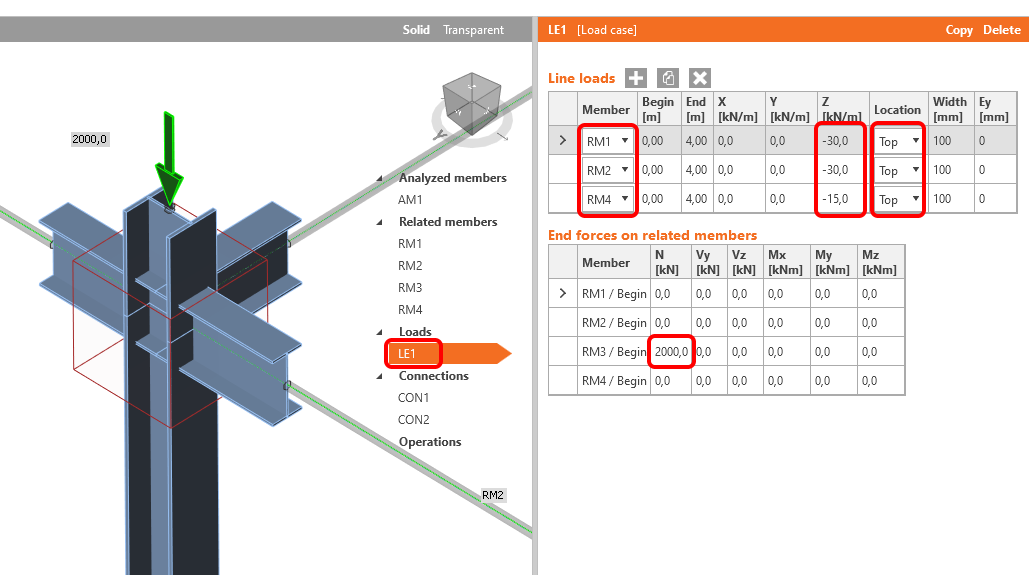

Automaticky byl vygenerován jeden zatěžovací efekt obsahující liniové zatížení. Upravte jej, přidejte další 2 liniová zatížení, přiřaďte jej souvisejícím členům, změňte jeho velikost a umístění. Přidejte také koncovou tlakovou sílu k souvisejícímu členu sloupu RM3.

5 Připojení

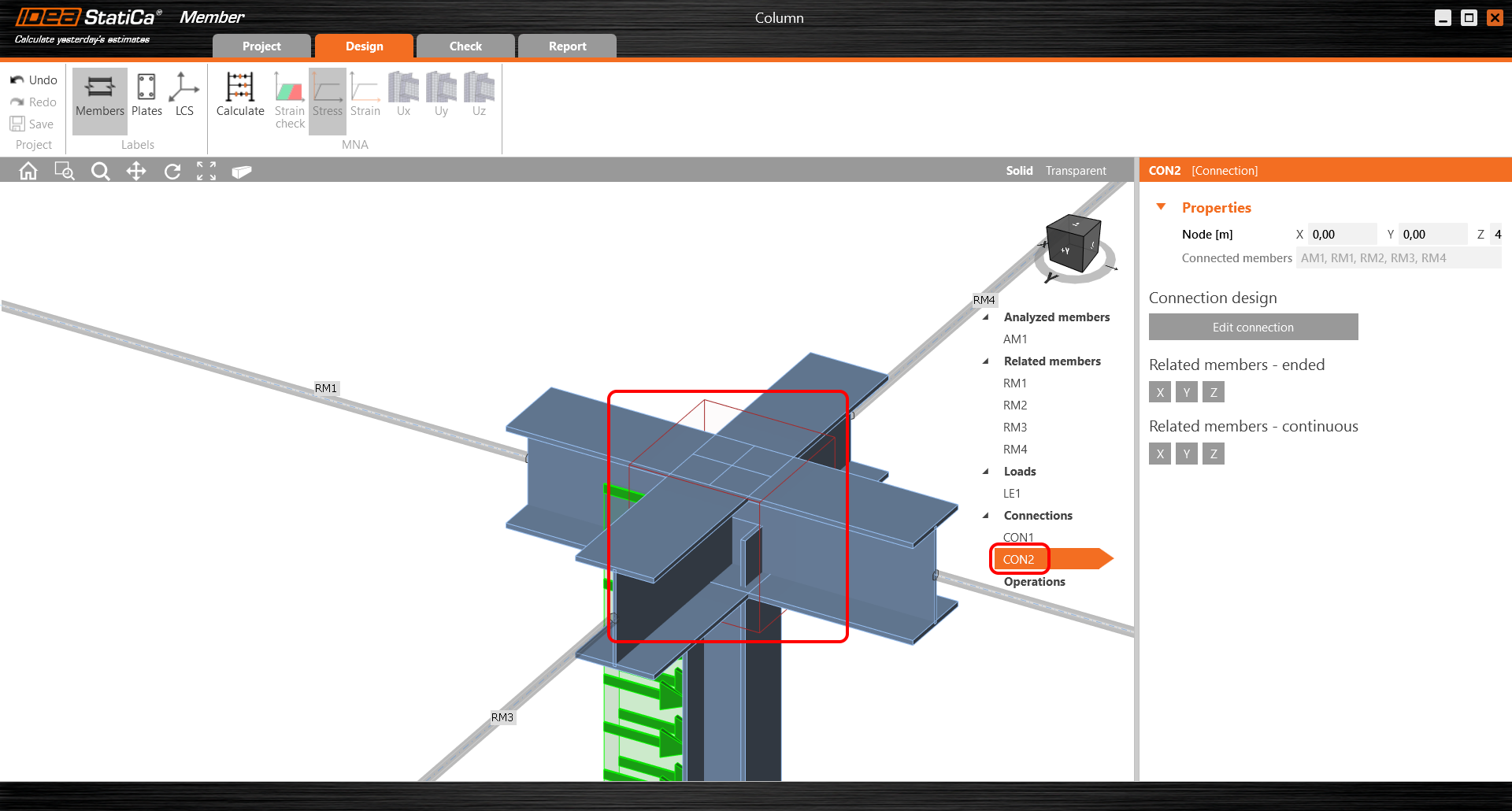

Nyní můžete navrhnout spoje. Vyberte kostku uzlu ve 3D scéně nebo vyberte CON# ve stromovém seznamu a klikněte na Upravit přípoj.

Můžete začít se sloupcem base - spojem CON1.  Otevře se aplikace IDEA StatiCa Connection, ve které můžete navrhnout styčník přidáním operací.

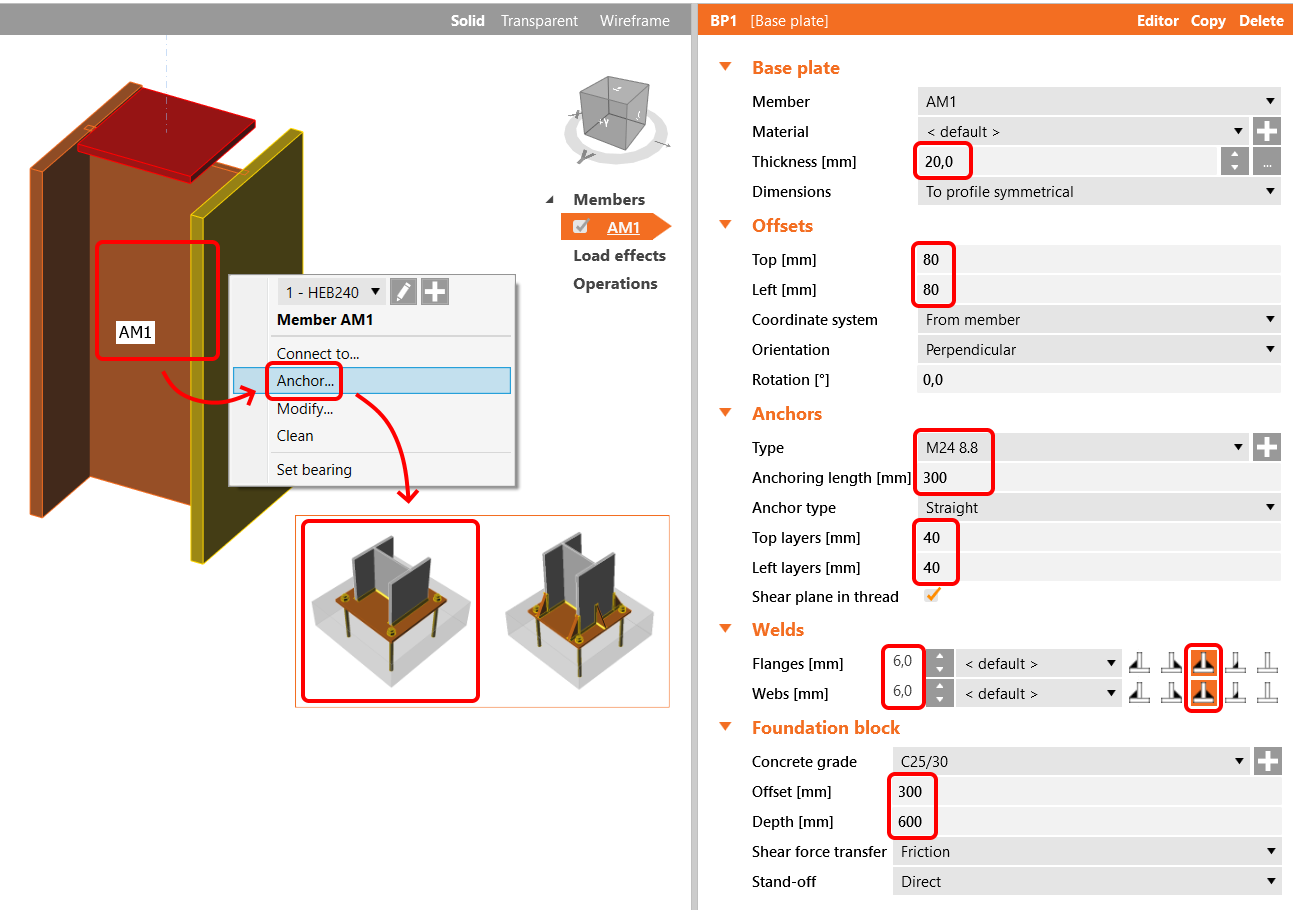

Kliknutím pravým tlačítkem myši na sloupec přidáte pouze operaci Patní deska a upravíte velikost kotvy a další parametry.

Dále vyberte horní spoj CON2 a upravte jej.

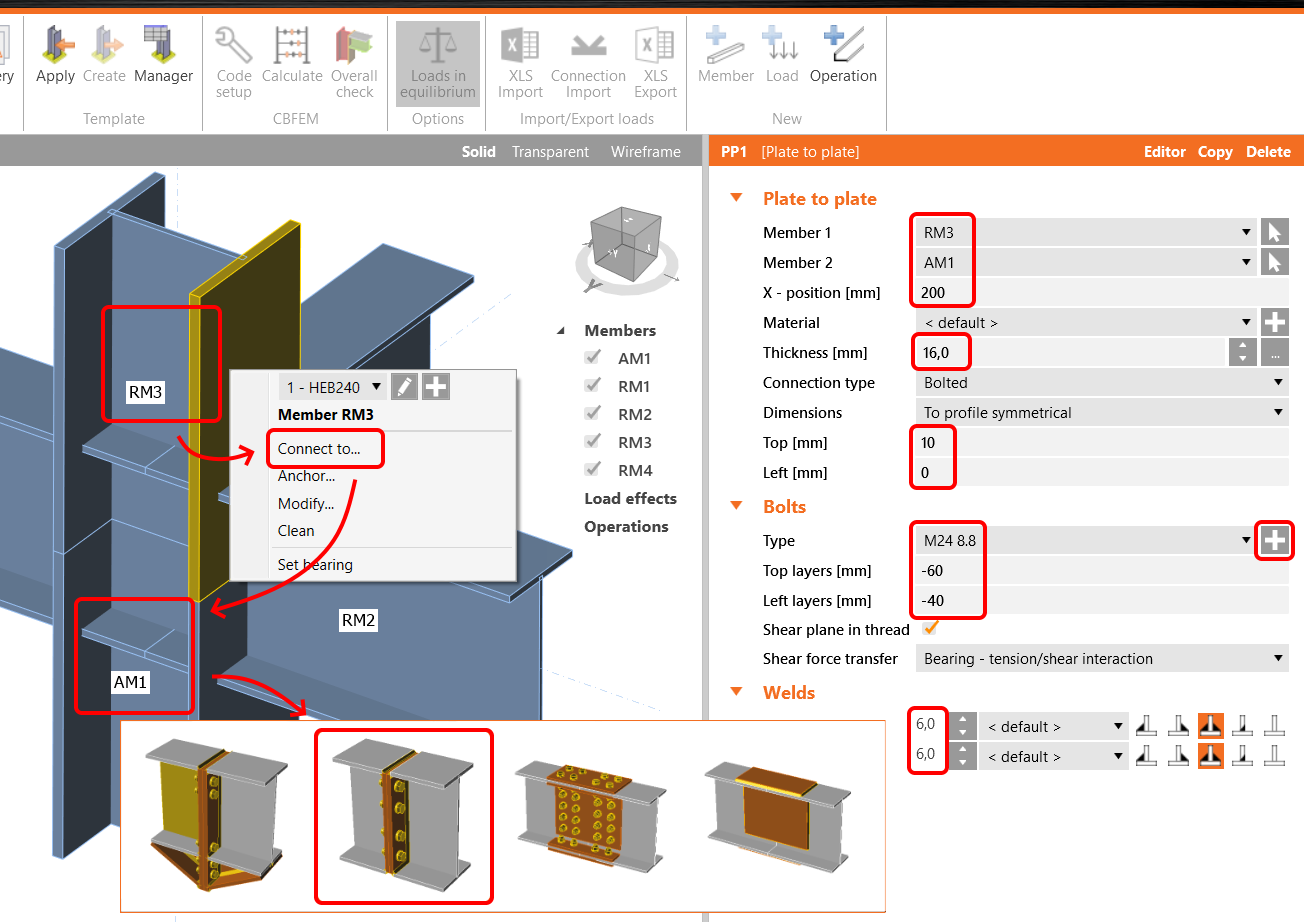

Nejprve klikněte pravým tlačítkem myši na dílec RM3, vyberte možnost Připojit k... a vyberte dílec AM1 a vyberte šablonu deska-deska. Upravte polohu a další parametry a přidejte větší šrouby.
